Описание

Эффективная система сжигания газа и мазута в компактном моноблоке. Способна вырабатывать до 5000 к Вт тепловой мощности и преодолевать противодавление топки до 18 мбар. Оснащена высоконапорным вентилятором и мощным двигателем для поддержания устойчивых характеристик наддува и стабильного горения в камерах сгорания любого типа.

Комбинированная система сжигания

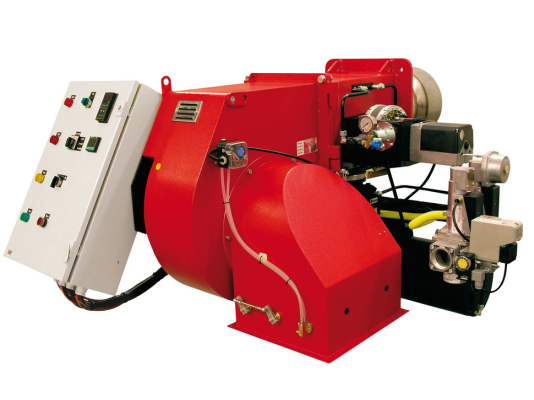

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 40.125, арт: 3143784-3142666 работает на природном газе, пропане, мазуте вязкостью до 50°E при t +50°C. Переключение на резервное топливо в заводской комплектации осуществляется вручную, а при оснащении специальным модулем – автоматически.

Двухтопливная регулируемая голова позволяет оптимально выставить горелку в котлах с разной толщиной передней стенки. Специальный контур циркуляции топлива в огневой голове моделей от 700.1 повышает безопасность эксплуатации. Предохранительное электромагнитное устройство в форсуночном узле перекрывает поток топлива, не допускает утечек.

Регулирование

Модификация PR работает в двухступенчатом режиме с плавным механическим регулированием. Уровни нагрузки (малое/ большое горение) задаются в диапазоне 1200-5000 к Вт. За счет плавного перехода с одной ступени на другую исключены резкие перепады давления в газопроводе и камере сгорания.

Устройство и особенности

• Газомазутная горелка Ecoflam MULTIFLAM собрана в едином блоке. Оснащена всем необходимым оборудованием для работы с газом и мазутом. По запросу может оснащаться станцией подогрева, топливным баком и насосной группой в различных конфигурациях на отдельной раме.
• Горелка функционирует под управлением блока автоматики. Топочный автомат координирует работу всех систем и устройств, анализирует поступающие сигналы, выявляет угрозы и неполадки. Блокирует систему при наличии сбоев и угроз.
• На панели управления размещен электронный терморегулятор, отвечающий за поддержание температуры мазута на заданном уровне для достижения оптимальной текучести перед подачей на форсунку. По запросу устанавливаются дополнительные нагреватели для разжижения тяжелого топлива в режиме ожидания горелки.
• За устройством предварительного подогрева мазута смонтирован самоочищающийся фильтр, защищающий форсунку от засорения.
• В комплект входит мультиблок VGD 40.125. Двойной газовый клапан класса «А» обеспечивает герметичное перекрытие газопровода. Газовая рампа легко крепится на корпус горелки с помощью фланца.
• Сокращены потери тепла при остановке горелки. Воздушная заслонка автоматически закрывается, препятствуя поступлению холодного воздуха в систему.
• При работе горелки на газе уровень эмиссии оксидов азота соответствует второму классу по EN676, при потреблении мазутного топлива – первому классу по EN267. Точные значения выбросов NOx зависят от конкретной установки.
• Материал, тип конструкции и уровень защиты позволяют размещать горелку только внутри помещений. Конденсация не допускается. Рабочие температуры: -10…+60 °C.

Применение

Комбинированные горелки Ecoflam MULTIFLAM входят в состав паровых, отопительных, водогрейных котлов, теплогенераторов, различных промышленных установок.

Преимущества

• Две системы сжигания газ/ мазут в небольшом корпусе. Непрерывная выработка тепла при перебоях в подаче основного вида топлива. Экономия на монтаже и содержании дополнительной (резервной) установки.
• Широкий диапазон регулирования. Решение большого спектра задач промышленного теплоснабжения.
• Высоконапорный вентилятор. Легкое преодоление сопротивления топки.
• Новая система пропорционального регулирования расхода топлива и воздуха, оптимизация параметров горения, высокая эффективность.
• Усиление пыле-, влагозащиты электрических компонентов. Надежная работа в промышленных условиях эксплуатации.
• Шарнирный фланец для удобства доступа к узлам и компонентам, требующим обслуживания.

Весь ассортимент моделей представлен в каталоге.
