Описание
Эффективная система сжигания газа и мазута в компактном моноблочном корпусе. Оснащена высоконапорным вентилятором для поддержания устойчивых характеристик наддува и стабильного пламени независимо от типа камеры сгорания. Способна преодолевать противодавление дымовых газов до 22 мбар и вырабатывать до 7500 к Вт тепловой мощности.
Виды топлива
Газомазутная горелка Ecoflam MULTIFLAM 700.1 PR работает на природном, сжиженном газе и мазуте вязкостью до 50°E при t +50°C. Для выбора вида топлива используется ручной переключатель. При дооснащении возможно автоматическое переключение на резервное топливо.
Регулирование мощности
Комбинированные горелки исп. PR работают в прогрессивном режиме. Мощность для первой и второй ступеней задается в диапазоне 1500-7500 к Вт. Переход между уровнями нагрузки осуществляется плавно, без больших изменений в расходе топлива. При наличии PID-регулятора горелка работает в режиме модуляция.
Устройство и особенности

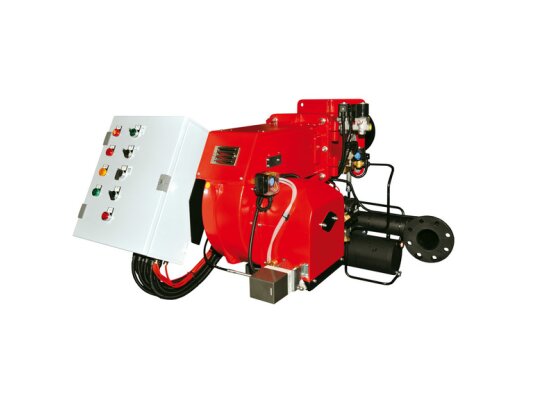

- Газомазутная горелка Ecoflam MULTIFLAM собрана в компактном моноблоке с корпусом из стали, шумоглушителем и эргономичным кожухом. Комплектуется необходимым оборудованием для работы с мазутом. По запросу может оснащаться станцией подогрева, топливным баком и насосной группой в различных конфигурациях на отдельной раме.
- Регулируемая огневая голова сконструирована для работы на двух видах топлива и адаптации горелки под геометрические параметры камеры сгорания.
- В пламенной голове моделей 700.1 и далее предусмотрен контур циркуляции топлива. Предохранительное устройство с электромагнитом в линии форсунки предотвращает утечки топлива. Срабатывает при остановке горелки и переходе на газ, надежно отсекает поток.
- После подогревателя мазутного топлива размещен самоочищающийся фильтр для удаления посторонних примесей и защиты форсунки от засорения.
- Газовая рампа, подбираемая по индивидуальным параметрам, легко монтируется на корпус горелки.
- Работой горелки управляет встроенный топочный автомат. Блок управления поддерживает взаимодействие всех систем и компонентов, анализирует данные, полученные с датчиков, реле и других устройств, контролирует герметичность клапанов, давление подачи топлива и воздуха, предотвращает утечки. Блокирует систему при сбоях до устранения их причин.
- Пульт управления снабжен электронным терморегулятором для настройки и поддержания оптимальной температуры мазута.
- Минимизированы потери тепла при выключении горелки. Воздушная заслонка закрывается автоматически, исключая поступление холодного воздуха в систему.
Эмиссионный класс
При работе на газе эмиссия NOx соответствует 2 классу по EN676 (120 мг/к Втч), при потреблении мазута – первому классу по EN267 (250 мг/к Втч).
Применение
Газомазутные горелки Ecoflam MULTIFLAM предназначены для нагрева воды, пара, воздуха в различных промышленных установках, системах ЖКХ, технологическом оборудовании. Максимально подходят для котлов и теплогенераторов с СЕ сертификатом. Для других применений необходимо получить одобрение компании-производителя.
Место установки
Конструкция рассчитана на работу в закрытых сухих помещениях без больших скоплений пыли, конденсации. Допустимые температуры окружающего воздуха: -10…+60 °C.
Преимущества
- Объединение двух систем сжигания газ/ мазут в компактном корпусе. Создание системы непрерывного теплоснабжения за счет переключения на резервное топливо.
- Широкий диапазон регулирования, решение всевозможных задач промышленного теплоснабжения.
- Дополнительное э/м устройство в форсуночном блоке. Эффективная защита от утечек топлива.
- Совместимость с камерами сгорания любой конфигурации и мощности за счет регулируемой головы и высоконапорной вентиляции.
- Новая система пропорционального регулирования топливо/ воздух, достижение оптимальных параметров горения, повышение эффективности работы горелки.
- Усиление электрозащиты встроенных компонентов (класс IP55) для стабильной работы оборудования в промышленных условиях.
- Шарнирный фланец, упрощающий доступ к узлам, требующим осмотра и обслуживания.
