Описание

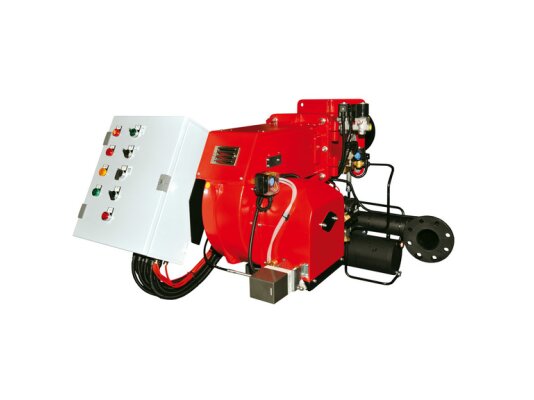

Прогрессивная моноблочная горелка с автоматизированным управлением и мультитопливной огневой головой. Работает поочередно на газе и тяжелом топливе, позволяя экономить рабочее пространство и ресурсы на монтаже и содержании дополнительной однотопливной установки. Совместима с любыми котлами и теплогенераторами, соответствующими европейским стандартам. За счет подачи воздуха под давлением подходит для любых камер сгорания, с низким и высоким сопротивлением. Модель с короткой огневой головой и газовой рампой.

Назначение

Газомазутная горелка Ecoflam MULTIFLAM 700.1 PR TC VGD 40.100 работает на природном, сжиженном газе, мазуте вязкостью до 50°E при t +50°C. Переключается на дополнительный вид топлива с помощью ручного или автоматического (при установке специального модуля, опция) выключателя.

Мультитопливная голова

Огневая голова длиной 470 мм регулируется по глубине вылета, что позволяет адаптировать горелку под конструкцию топочной камеры. Контур циркуляции топлива в пламенной голове повышает безопасность эксплуатации системы сжигания. Предохранительное устройство запирания, встроенное в форсуночный узел, перекрывает подачу топлива, не допуская утечек. Защитный э/м клапан срабатывает при переходе горелки на газ и при отключении.

Подробнее о горелке

• Комбинированная горелка Ecoflam MULTIFLAM оснащена стальным корпусом, защищенным кожухом для эстетичного внешнего вида и уменьшения рабочих шумов. Для стабильной работы в промышленных условиях усилена пыле-, влагозащита электрических компонентов (класс IP55).
• Шарнирный фланец упрощает монтаж и сервисное обслуживание, предоставляет быстрый доступ к рабочим узлам.
• В комплектацию входит газовая рампа с мультиблоком VGD 40.080. Двойной э/м клапан класса «А» герметично отсекает поток, исключает утечки. Контролирует герметичность запорной арматуры блок автоматики. Газовая рампа легко крепится на корпус горелки с помощью фланца. Конструкцией предусмотрен газовый запальник.
• В горелку встроен вентилятор для подачи воздуха под давлением, стабильных характеристик пламени в топках с низким и высоким противодавлением, вплоть до 22 мбар.
• Новая система пропорционального регулирования расхода воздуха и топлива способствует достижению оптимальных параметров горения и высокого КПД.
• Комплектация включает необходимое оборудование для работы с мазутом. Подогреватель, топливный бак и насосная группа доступны в различных конфигурациях на отдельной раме (по запросу).
• Пульт управления снабжен электронным терморегулятором, поддерживающим оптимальную температуру топлива для эффективного распыления. На форсунку поступает очищенное топливо благодаря встроенному фильтру с функцией самоочистки.
• Горелка отключается из режима малой нагрузки, что исключает резкие перепады давления в трубопроводе. Воздушная заслонка быстро закрывается при остановке операций горения, не пропуская холодный воздух внутрь системы, что сокращает потери тепла.

Управление горелкой

Система управления газомазутной горелкой обеспечивает высокую эффективность, безопасность функционирования и полную автоматизацию функций. Топочный автомат взаимодействует с подключенными устройствами, анализирует данные, подученные от датчиков контроля пламени, температуры и давления, реле, газовых и топливных клапанов, приводов и другого оборудования. Блокирует горелку при обнаружении сбоев и угроз.

Преимущества:

• комбинированная система сжигания газ/ мазут в компактном моноблоке;
• автоматизированное управление функциями;
• регулируемая голова сгорания, совместимость с различными камерами сгорания;
• высокая мощность, широкий диапазон регулирования;
• защита от утечек топлива в виде предохранительного клапана в форсуночном узле;
• электронный терморегулятор, поддержание оптимальной вязкости мазута;
• высоконапорная вентиляция, преодоление высокого противодавления топки;
• шарнирный фланец, быстрый доступ к обслуживаемым компонентам;
• защита от потерь тепла во время бездействия оборудования;
• компактная моноблочная конструкция.

У нас можно купить комбинированные горелки Ecoflam MULTIFLAM для решения различных задач теплоснабжения. В мультитопливной линейке доступны модификации с разными диапазонами и вариантами регулирования мощности (исполнение PRE, PR, PR-АВ), в комплектации с газовой рампой/ без неё, с длинной и короткой огневой головой.
