Описание

Высокопроизводительная моноблочная горелка, объединившая в компактном корпусе две системы сжигания. Работает поочередно на газе и мазуте, исключая перебои в подаче тепла на важные объекты при временном прекращении газоснабжения. Модификация с короткой мультитопливной головой и газовой рампой.

Рабочая среда: природный газ, сжиженный газ, мазут вязкостью до 50°E при t +50°C. Для более тяжелых видов мазута доступно оснащение дополнительным подогревателем. Предусмотрен ручной переключатель на резервное топливо (в заводском исполнении). При дооснащении специальным модулем переключение происходит автоматически по команде таймера или давлению газа.

Регулирование мощности

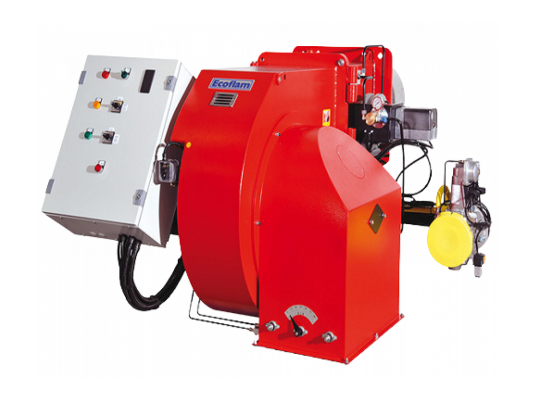

Газомазутная горелка Ecoflam MULTIFLAM 800.1 PR TC VGD 40.125 работает в прогрессивном режиме (механическое плавное регулирование). Малая и большая нагрузка задаются в диапазоне 2000-8500 к Вт. Благодаря плавному переключению с одной ступени на другую отсутствуют резкие перепады давления в трубопроводе и топочной камере.

Подробнее о горелке

• Газомазутная горелка Ecoflam MULTIFLAM отличается компактными габаритами. В небольшом моноблоке совмещены все системы и узлы, в том числе оборудование для сжигания жидкого топлива. По запросу горелка может оснащаться устройством подогрева мазута, топливным баком и насосной группой в разных конфигурациях на отдельной раме.
• Огневая двухтопливная голова регулируется, позволяя оптимизировать расположение горелки в котле с учетом его геометрических параметров.
• Пульт управления снабжен электронным терморегулятором для поддержания постоянной температуры мазута и эффективного распыления. Для исключения засорения форсунки за нагревателем монтируется жидкотопливный фильтр с функцией самоочистки.
• Повышены меры безопасности при эксплуатации горелки за счет специального контура циркуляции жидкого топлива. Предохранительный э/м клапан не допускает утечек топлива из головки форсунки, перекрывая поток при активации режима сжигания газа или остановке горелки.
• В комплект поставки входит газовая рампа с мультиблоком VGD 40.125. Двойной запорный клапан класса «А» автоматически перекрывает поток, не допуская утечек. Газовая рампа присоединяется к корпусу горелки с помощью фланца. Предусмотрен газовый запальник (метан, пропан).
• Линейка MULTIFLAM подготовлена к эксплуатации в сложных промышленных условиях. Усилена пылевлагозащита уязвимых компонентов (класс IP55).
• Органом управления комбинированной горелки является топочный автомат. Микропроцессорный блок отвечает за взаимосвязь с сервоприводами, датчиками, реле, клапанами и другими устройствами, обработку полученных данных, проверку работоспособности компонентов безопасности. Останавливает горелку при неисправностях.
• Минимизированы тепловые потери во время паузы или отключения горелки. Электрический сервопривод перемещает заслонку в закрытое положение, преграждая путь холодному воздуху.
• Корпус горелки произведен из стали, защищен эргономичным кожухом. Для минимизации уровня шума предусмотрен шумоглушитель. Шарнирный фланец облегчает доступ к рабочим узлам, требующим регулярного осмотра и сервисного обслуживания.

Класс экологичности

При использовании газа объем выбросов NOx соответствует 2 классу по EN676 (120 мг/к Втч), при сжигании мазута – 1 классу по EN267 (250 мг/к Втч).

Применение

Двухтопливные горелки Ecoflam MULTIFLAM интегрируются в промышленные системы сжигания газа и мазута, обеспечивая непрерывный процесс теплоснабжения. Входят в состав паровых, отопительных, водогрейных тепловых установок, соответствующих стандартам EN303, EN676, EN267.

Рабочие условия

Конструкция горелки пригодна для размещения внутри помещений без конденсации, с температурой окружающего воздуха -10…+60 °C. Воздух на горение не должен содержать твердых летучих частиц, агрессивных веществ, едких паров.

Преимущества

• Объединение в компактном корпусе двух систем сжигания. Значительный экономический эффект за счет исключения затрат на монтаж, содержание и техобслуживание дополнительной (резервной) установки.
• Регулирование мощности в широком диапазоне, решение задач теплоснабжения различной сложности.
• Автоматизация перехода на резервный вид топлива при установке дополнительного модуля.
• Эффективная система наддува. Стабильное горение пламени в топках с низким и высоким сопротивлением (до 24 мбар).
• Точное управление всеми функциями и процессами, согласованная работа с широким перечнем подключенных устройств.
• Поддержание постоянной температуры топлива для равномерного распыления.
• Защита от утечек с помощью предохранительного магнитного клапана в блоке форсунки.
• Новая система пропорционального регулирования расхода воздуха, газа и топлива. Оптимизация параметров горения, достижение максимальной эффективности.

Широкий модельный ряд MULTIFLAM позволяет выбрать и купить газомазутные горелки для решения большинства задач теплоснабжения.
