Описание

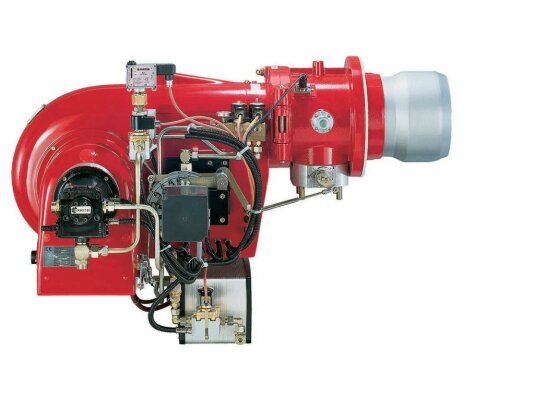

Комбинированная горелка Weishaupt RGMS 10/1-D, 2, исп. ZMD, арт: 69801785 обеспечивает эффективное и экономичное теплоснабжение промышленных объектов. Сжигает газ и жидкое топливо высокой/ средней вязкости. Работает в режиме плавно-двухступенчатого регулирования мощности, а при оснащении электронным регулятором – в режиме непрерывной модуляции. Отличается надежностью и компактностью конструкции, продуманной эргономикой, совместимостью с топками всех типов, простотой настройки и эксплуатации.

Топливо

Горелка предназначена для сжигания природного газа E и LL, сжиженного газа B/P, дизтоплива (EL), сырой нефти, мазута М, S вязкостью до 50 мм 2/с при t 100°С.

Исполнение и особенности

• Конструкция-моноблок. Горелка собрана в едином блоке. Двигатель размещен перпендикулярно потоку воздуха. Корпус откидного типа упрощает доступ к обслуживаемому узлу. Концевой выключатель препятствует запуску горелки в открытом состоянии.
• Безопасность эксплуатации. Форсуночный блок оснащен электромагнитным затвором, выполняющим функцию предохранительно-запорного устройства. Затвор блокирует прямую и обратную линии во время предварительной продувки и штатном отключении.
• Цифровое управление. Горелка работает полностью в автоматическом режиме. Оснащена цифровым менеджером горения, который управляет всеми процессами, контролирует пламя через УФ-датчик, давление топлива и воздуха, проводит диагностику работоспособности компонентов и в целом системы сжигания, информирует о фазах горения и блокировке через индикаторы.
• Подогреватель с регулятором температуры. Горелка оснащена устройством электрического подогрева форсуночного блока, который поддерживает необходимую температуру и вязкость топлива для эффективного распыления. На держателе нагревательного патрона закреплен датчик температуры.
• Выбор режима запуска. С помощью температурного переключателя выбирается режим запуска (холодный пуск или с кратковременной промывкой).
• Газовая арматура. Горелки RGMS поставляются с двойным электромагнитным клапаном класса А для автоматизации подачи газа с учетом требований EN 676. Герметичность э/м клапанов контролируется автоматикой.
• Защита от тепловых потерь. Воздушная заслонка, перемещаемая сервоприводом, автоматически закрывается при остановке горелки, что не допускает излишнего охлаждения теплогенератора.

Характеристики:

• питание от сети 230 В;
• регулирование мощности в диапазоне: 400-2050 к Вт;
• плавно-двухступенчатое/ электронномодулируемое регулирование мощности;
• параметры присоединения: Rp 2 ;
• защита электрических компонентов от пыли/влаги: класс IP 40;
• допустимые эксплуатационные температуры: -15.+40 °C.

Применение

Благодаря устойчивому горению пламени во всех типах топок комбинированная горелка подходит для оснащения современных котлов высокой мощности. Входит в состав водогрейных, паровых, отопительных установок, сушильных камер, теплогенераторов.

Основные достоинства:

• двухтопливный режим работы (газ/ жидкое топливо средней/ высокой вязкости);
• электронная модуляция мощности при доп. оснащении;
• широкий диапазон регулирования;
• устройство подогрева топлива на форсуночном блоке с регулировкой температуры;
• микропроцессорное управление, автоматизация функций;
• связанное регулирование топлива и воздуха;
• подогрев топлива на форсуночном блоке;
• промывка форсунки в процессе запуска;
• электромагнитный затвор на головке форсунки;
• откидываемый в обе стороны корпус, легкий доступ к ключевым узлам;
• защита от запуска с открытым корпусом.

Горелка произведена в соответствии со стандартами EN267, EN 676 и другими европейскими директивами, сертифицирована по ГОСТ РФ. Испытана на заводе.
