Описание

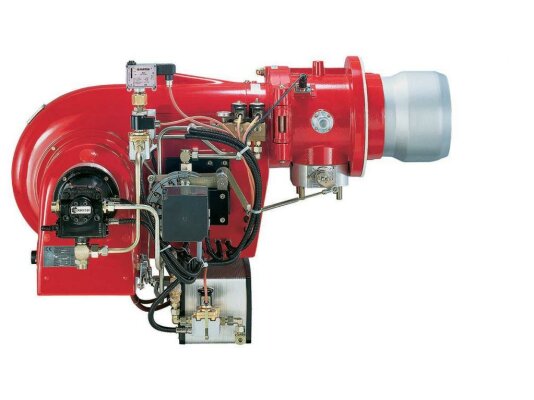

Комбинированная горелка Weishaupt RGMS 10/1-D, DN 100, исп. ZMD, арт: 69806783 сжигает газ и жидкое топливо средней/ высокой вязкости. Характеризуется продуманной компоновкой, высокой точностью управления, стабильными характеристиками пламени, совместимостью с различными камерами сгорания, удобным доступом к обслуживаемым узлам и деталям. Работает автоматически. Соответствует европейским стандартам безопасности, надежности, экологичности EN 676, EN 267.

Рабочая среда

Горелка работает на природном газе Е, LL, сжиженном газе B/P, сырой нефти, дизельном топливе, мазуте М, S вязкостью до 50 мм 2/с при t 100°С. Для других видов топлива требуется согласование с производителем.

Подробнее о комбинированной горелке RGMS исп. ZMD:

• функционирует в плавно-двухступенчатом режиме (заводская комплектация) или модуляционном режиме при дооснащении электронным регулятором мощности (медленное регулирование, максимальное время выбега сервопривода – 20 или 42 сек.);
• 2 вида топлива: газ/ жидкое топливо, с ручным или автоматическим переключением;
• автоматический режим работы, в соответствии с заданными настройками, под управлением цифрового менеджера горения;
• оснащена производительным вентилятором, за счет которого воздух поступает в камеру сгорания под давлением, что улучшает смешиваемость компонентов топливовоздушной смеси и обеспечивает устойчивость пламени в топках любого типа;
• оборудована электрическим подогревателем форсуночного блока для подготовки топлива и поддержания оптимальной температуры и вязкости для равномерного распыления;
• укомплектована предохранительным затвором форсунки с электромагнитной катушкой, который блокирует прямую и обратную линии во время предварительной продувки и штатного отключения, не допускает утечки;
• поставляется с двойным газовым электромагнитным клапаном DMV класса А для безопасного управления потоком газа в соответствии с требованиями стандарта EN 676;
• собрана в моноблочном корпусе с продуманным расположением элементов настройки и обслуживаемых узлов, с возможностью открытия в обе стороны за счет поворотного фланца;
• блокируется при открытии корпуса благодаря концевому выключателю на фланце, что исключает случайный запуск.

Топочная автоматика

Автоматический режим работы обеспечивает цифровой менеджер горения, который управляет процессами розжига и горения, отслеживает соблюдение последовательности команд, безопасно отключает подачу топлива при обнаружении сбоев, контролирует горение пламени через подключенный УФ-датчик, проверяет герметичность клапанов, диагностирует работу устройств и компонентов, информирует о фазах работы и сбоях.

Параметры и особенности:

• 2-топливный режим работы (газ / ЖТ);
• регулирование мощности в диапазоне 500-3690 к Вт;
• питание от электрической сети 230 В;
• параметры соединения: DN 100;
• контроль пламени с помощью ультрафиолетового датчика;
• выбор режима запуска (холодный пуск / кратковременная промывка);
• запуск на пониженной мощности при работе на газе;
• промывка форсунки при использовании мазутного топлива S;
• пыле-, влагозащищенность корпуса по стандарту IP 40;
• допустимый температурный режим: -15.+40 °С;
• автоматическое закрытие воздушной заслонки при остановке операций горения для исключения потерь тепла.

Горелка поставляется с головкой сгорания.

Достоинства:

• комбинированный тип системы сжигания (газ/ мазут);
• полная автоматизация функций;
• электронное регулирование мощности при установке регулятора;
• подогрев жидкого топлива на форсуночном блоке;
• широкий диапазон регулирования мощности;
• двойная промывка форсунки при запуске;
• эффективный, стабильный наддув, устойчивое пламя;
• совместимость с камерами сгорания всех типов;
• предохранительный затвор с э/м катушкой на форсунке;
• откидываемый в обе стороны корпус, удобный доступ к основным узлам;
• защита от охлаждения системы при бездействии горелки.

Применение

Комбинированная горелка Weishaupt RGMS используется в промышленных отопительных, водогрейных и паровых котлах, генераторах горячего воздуха. Востребована в различных технологических процессах, требующих производства тепла. Позволяет организовать бесперебойное теплоснабжение объектов.
