Описание

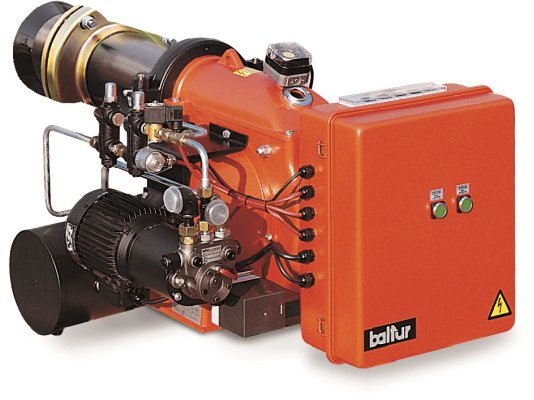

Мазутная горелка Baltur BT 120 DSNM-D 100, арт: 2505410 работает с камерой сгорания любого типа в режиме большого/ малого горения (2 ступени мощности). Применяется для сжигания тяжелых видов топлива вязкостью до 100°E в котлах отопления, паро-, теплогенераторах и других аналогичных устройствах. Безопасность и эффективность горелки обеспечивает топочный автомат, мощная система принудительного наддува, специальная форсунка, надежная система топливоподачи с запорной арматурой и регуляторами давления.

Эксплуатационные и технические характеристики мазутной горелки:

• функционирование на 2-х ступенях мощности (низкое / высокое пламя);
• доступный диапазон регулирования: 669-1451 к Вт;
• рабочая среда – тяжелые нефтепродукты вязкостью до 100° E (при t +20 °С);
• подключение к сети питания 400 В, 50 Гц;
• распыление топлива мелкими каплями под давлением с помощью возвратной форсунки с игольчатым клапаном (индивидуальный подбор);
• более полное сжигание топлива при регулировании соотношения топливо/ воздух;
• потребляемая электрическая мощность: 14600 Вт;
• расход топлива: 60-130 кг/ч;
• защита электрических компонентов от пыли и влаги класса IP40;
• уровень шума – 85 дБ (измерен при работе на максимальной мощности);
• защита от оттока тепла через дымоход при остановке горелки;
• совместимость с камерами сгорания различных конфигураций за счет комплектации подвижным фланцем.

Мазутные горелки Baltur BT имеют продуманный, эргономичный дизайн для удобства установки, настройки и выполнения сервисных операций. Предусмотрено легкое снятие узла распыления без отсоединения горелки от котла.

Основные элементы и узлы горелки:

• центробежный вентилятор высокого давления с электродвигателем для устойчивого горения пламени в топках разного типа и конфигурации, с низким и высоким противодавлением;
• шестеренчатый самовсасывающий насос, регуляторы расхода топлива 1-ой и 2-ой ступени, отсечной клапан;
• автоматика горелки, разработанная на базе микропроцессорной технологии по EN230, управляющая всеми стадиями горения, защитным отключением;
• сопловая труба из нержавеющей жаропрочной стали;
• регулируемая подпорная шайба;
• реле давления для контроля достаточности воздуха на горение;
• воздушная заслонка с электрическим сервоприводом для управления подачей воздуха, переходящая в закрытое положение при остановке горелки;
• электрический подогреватель для подготовки топлива перед распылением, снижения вязкости;
• трансформатор для повышения входящего напряжения до высоковольтных значений (12 кВ) и авторозжига;
• фоторезистивный датчик, выполняющий функцию контроля за горением пламени;
• панель с индикацией, переключателями, другими устройствами управления;
• штекеры для электропитания, подсоединения линии термостата, управления 2-й ступенью;
• кожух из звукоизолирующего материала.

Мазутная горелка поставляется в комплекте с 2 фланцами, уплотнением, упругим хомутом, 2 гибкими шлангами, ниппелем, фильтром 1 1/4” с функцией самоочистки, крепежными аксессуарами. Форсунка выбирается индивидуально исходя из особенностей эксплуатации.

Достоинства:

• эффективное сжигание тяжелого топлива;
• мощная система вентиляции, устойчивое горение пламени в любых топках;
• автоматизированное управление и контроль процессов;
• совместимость с разными моделями и конструкциями теплогенераторов;
• защита от рассеивания тепла из системы;
• индикаторы, информирование о фазах работы и срабатывании блокировки;
• доступность рабочего узла для обслуживания.

По запросу на горелку монтируется устройство подогрева топлива на пару (опционально). Это позволяет подогревать мазут паром напрямую с котла, что снижает расход электроэнергии. Для сжигания топлива с низким содержанием серы требуется заказать специальное оснащение.
