Описание

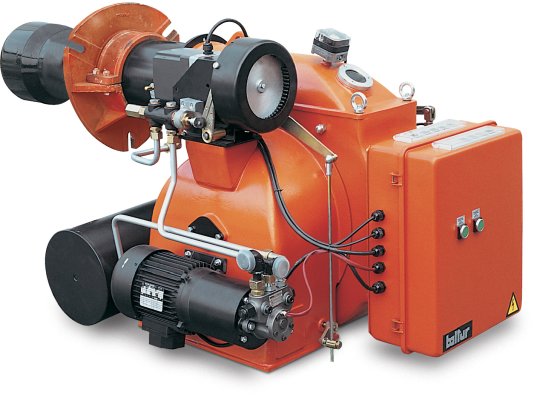

Мазутная горелка Baltur BT 120 DSPN-D100, арт: 2621410 разработана для оснащения промышленных котлов, теплогенераторов и других подобных устройств, сжигающих тяжелое топливо вязкостью до 100 °E. Работает в автоматизированном режиме, что способствует безопасной эксплуатации тепловой установки. Система наддува обеспечивает достаточный объем потока и подачу воздуха под давлением для быстрого розжига, стабильного пламени в топках любого типа, качественного сгорания горючей смеси с высоким КПД.

Режим работы

Мазутные горелки Baltur BT DSPN-D100 работают в 2-ступенчатом прогрессивном режиме регулирования мощности (низкое/ высокое пламя), а при дооснащении регулятором RWF40 (приобретается опционально вместе со специальным комплектом) могут функционировать в модуляционном режиме, плавно изменяя мощность исходя их потребности в тепле.

Основные характеристики и особенности:

• регулирование мощности в диапазоне: 669-1451 к Вт;
• диапазон модуляции: 1:3 (при соответствующем дооснащении);
• питание от сети: 220/ 380 В, 50 Гц;
• рабочая среда – мазут, жидкое топливо вязкостью до 100 °E (при t +50 °С);
• максимальный расход топлива: 130 кг/ч;
• механическое распыление топлива под давлением форсункой с игольчатым клапаном;
• потребляемая электрическая мощность: 14600 Вт;
• регулировка расхода воздуха с помощью винтов на насадке сгорания;
• автоматическое управление и контроль по стандарту EN230;
• защита электрических контактов и оборудования класса IP40;
• совместимость с любыми типами камер сгорания;
• максимальное звуковое давление – 85 дБ;
• контроль пламени с помощью фоторезистивного датчика;
• упрощенный доступ к обслуживаемому узлу.

Универсальность монтажа

Горелки для котлов отопления поставляются с монтажным фланцем подвижного типа, за счет чего положение сопла легко регулируется независимо от конструкции камеры сгорания.

Для достижения высокого КПД, безопасного и стабильного горения использованы:

• блок автоматизированного управления функциями горелки, контроля горения пламени;
• устройство предварительного подогрева топлива для снижения вязкости и получения более однородной смеси топливо-воздух, уменьшения нагрузки на систему;
• узел распыления топлива с электромагнитом, управляющим иглой, которая открывает и закрывает форсунку;
• система принудительного наддува для нагнетания воздуха в топку под давлением, поддержания устойчивого пламени независимо от конструкции и типа камеры сгорания;
• электрический сервопривод, управляющий воздушной заслонкой в процессе регулировки расхода топлива;
• надежная система топливоподачи с самовсасывающим жидкотопливным насосом, регулятором давления топлива, клапаном контроля потока.

Комплектация

Мазутная горелка укомплектована двумя топливными шлангами 1 1/4, фильтром, ниппелем, двумя фланцами, эластичным хомутом, изоляционной прокладкой и другими принадлежностями для монтажа. Форсунки не включены в комплект, заказываются отдельно.

По запросу можно дополнить горелку паровым подогревателем, использующим для нагрева топлива пар от работающего на полной мощности котла, что позволит уменьшить расходы на электроэнергию.

Достоинства:

• работа с тяжелыми нефтепродуктами;
• плавная модуляция мощности при дооснащении регулятором;
• широкий диапазон регулирования мощности;
• высокопроизводительный вентилятор;
• совместимость с топками с низким и высоким сопротивлением;
• высокая эффективность от сжигания топлива;
• автоматизация функций управления и контроля;
• защита от рассеивания тепла во время бездействия горелки;
• регулируемый вылет головки сгорания;
• доступность рабочего узла для осмотра и обслуживания;
• индикация режимов горения и блокировки.
