Описание

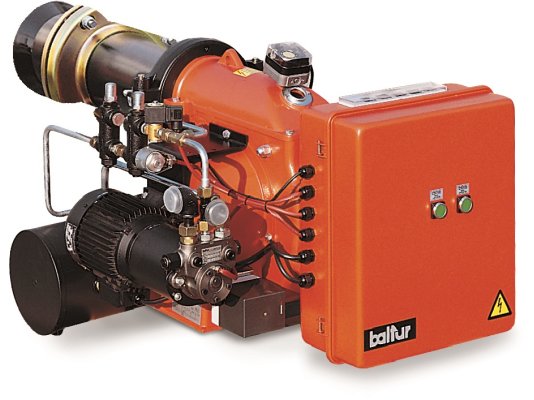

Мазутная горелка Baltur BT 75 DSNM-D 100, арт: 2500410 предназначена для сжигания тяжелых нефтепродуктов. Достигает высокого качества сгорания при регулировке расхода воздуха в топке и воздуходувной трубе. Работает на двух ступенях регулирования мощности (большое / малое пламя).

Основные рабочие и эксплуатационные параметры:

• работа от сети питания 400 В, 50 Гц;
• 2 ступени регулирования мощности, диапазон 446-837 к Вт;
• рабочая среда – тяжелое топливо вязкостью до 100° E (при t +20 °С);
• мелкодисперсное распыление топлива под давлением с помощью возвратной форсунки с игольчатым клапаном;
• оптимизация параметров горения для получения максимального теплового эффекта;
• потребляемая электрическая мощность: 13000 Вт;
• защита контактов и электрических узлов по стандарту IP40;
• уровень шума на максимальной мощности – 76 дБ;
• контроль пламени с помощью фоторезистивного датчика;
• защита от потерь тепла во время паузы;
• простой демонтаж устройства распыления без снятия горелки с котла.

Универсальный монтаж

Мазутные горелки Baltur BT поставляются с крепежным фланцем скользящего типа, что позволяет выбрать оптимальное положение сопла в камере сгорания и обеспечивает универсальность применения.

Узлы и детали:

• топочный автомат с микропроцессором для контроля и управления функциями горелки согласно нормативу EN230;
• центробежный вентилятор высокой эффективности с алюминиевым корпусом и электрическим двигателем, поддерживающий стабильный наддув и устойчивое горение пламени в топках разного типа;
• система подачи мазута/ дизтоплива с шестеренчатым насосом самовсасывающего типа с электродвигателем, регулятором давления, запорным клапаном;
• регулируемая по вылету огневая труба с форсункой из нержавеющей стали, стальным дефлектором;
• реле давления воздуха;
• воздушная заслонка, автоматически закрываемая в режиме ожидания горелки;
• электрический сервопривод для перемещения заслонки и регулировки расхода воздуха;
• устройство предварительного подогрева топлива с антигазовым клапаном, термометром, фильтром, термостатами;
• панель управления с переключателями, индикаторами работы и блокировки;
• электрические соединения для подачи питания, подключения термостата котла, управления 2-й ступенью;
• фоторезистор, отслеживающий наличие пламени;
• трансформатор розжига, выдающий на выходе напряжение 10 кВ;
• кожух звукоизоляции для минимизации уровня шума.

В поставляемый комплект жидкотопливной горелки входит: установочный фланец, уплотнительная прокладка, 2 гибких шланга, фильтр с функцией самоочистки. Форсунку требуется подобрать отдельно.

Достоинства:

• эффективное сжигание тяжелых нефтепродуктов;
• автоматизация функций управления и контроля;
• высокопроизводительный вентилятор;
• стабильное пламя в топках различного типа;
• защита от потерь тепла при паузе/ отключении горелки;
• адаптация под конструкцию камеры сгорания;
• индикаторы режимов работы и блокировки;
• удобство настройки и обслуживания.

Дооснащение

Для сжигания топлива вязкостью до 20°E (при t +50°C), необходимо дооснащение ТЭНами для насоса, узлом распыления и э/м клапанами 1-й и 2-й ступеней.

При работе с мазутом с низким содержанием серы требуется заказать комплект с линейным фильтром, шлангами из нержавеющей стали, резистором, клапанами первой и второй ступеней.
