Описание

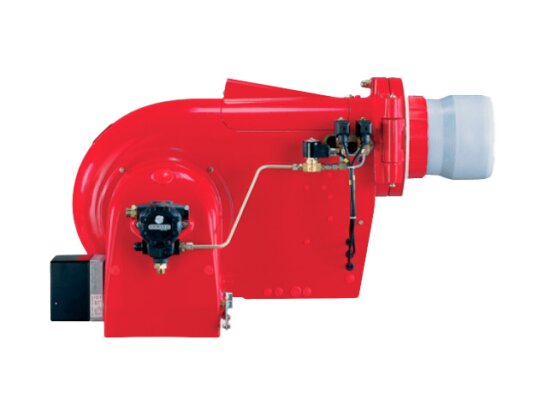

Мазутная горелка Weishaupt L 5T, исп. D, арт: 61159410 используется в жидкотопливных котлах небольшой мощности. Произведена в соответствии с европейским стандартом EN267. За счет принудительной вентиляции поддерживает стабильное горение в топках любого типа.

Характеристики и особенности:

• виды топлива: жидкое топливо вязкостью до 50 мм 2/с при t 100°C (ДТ, мазут);
• 3 ступени мощности, прогрессивное регулирование;
• рабочий диапазон мощности: 125-1000 к Вт;
• автоматический режим работы, точное микропроцессорное управление;
• потребляемая электрическая мощность: 3500 Вт;
• уровень пыле-, влагозащиты оборудования – IP40;
• встроенный электродвигатель для привода насоса и вентилятора;
• подача воздуха в топку под давлением за счет принудительного наддува;
• устойчивость пламени во всех типах топок;
• жидкотопливный насос E6;
• максимально допустимое давление за насосом – 15 бар;
• контроль горения пламени ультрафиолетовым датчиком;
• предохранительно-запорное устройство на форсуночном блоке.

Горелка проверена, испытана, сертифицирована по европейским и российским стандартам.

Конструкция и комплектация

• Менеджер горения является основным управляющим устройством. Контролирует точность выполнения всех этапов горения, интенсивность сигнала пламени, объем подачи топлива и воздуха, функционирование встроенных компонентов и их взаимодействие.
• Моноблочный корпус обеспечивает удобный доступ к рабочим узлам. Откидывается за счет поворотного фланца, что ускоряет процесс обслуживания. Компактные габариты конструкции позволяют размещать горелку в ограниченных пространствах.
• Вентилятор нагнетает воздух в камеру сгорания под давлением, что способствует созданию оптимальных условий для смешивания топлива и воздуха, улучшает качество сгорания.
• Воздушная заслонка регулирует подачу воздуха на горелку. Управление осуществляется топочным автоматом через сервопривод. При отключении горелки или паузе в работе заслонка закрывается автоматически, не допуская выход тепла из системы.
• На головке форсунки предусмотрен предохранительный электромагнитный клапан, который открывает или закрывает подачу топлива, не допускает утечек.
• В горелке использованы звукоизолирующие материалы, что уменьшает рабочие шумы. Звуковое давление можно существенно уменьшить с помощью шумоглушителя (опция).

Основные достоинства:

• эффективное сжигание жидкого топлива;
• точное микропроцессорное управление и контроль;
• стабильное горение пламени в любых топках;
• моноблочная конструкция;
• защита от тепловых потерь при бездействии оборудования;
• доступность рабочего узла за счет откидного корпуса.

Целевое использование

Горелка применяется в системах с длительным рабочим циклом (только с датчиком пламени QRI) на тепловых установках, соответствующих нормативам EN 303 и EN 267.

Воздух, поступающий для сжигания, не должен содержать строительной и другой пыли, паров, агрессивных соединений (галогенов, хлоридов, фторидов и т. п.). В случае невозможности поступления чистого воздуха из рабочего помещения, производитель рекомендует организовать подачу воздуха извне (требуется дооснащение).

Местом размещения мазутной горелки являются закрытые помещения с температурой воздуха -10.+40 °C, влажностью 80% (конденсация недопустима).
