Описание

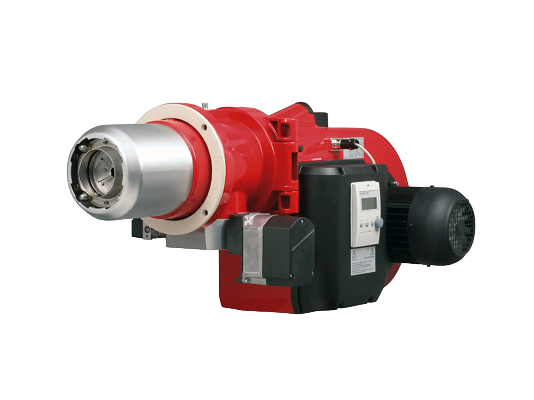

Мазутная горелка Weishaupt RMS 50/2-A, исп. ZM, арт: 21250502 отличается широким диапазоном регулирования, высокой точностью управления, повышенным уровнем безопасности, стабильными характеристиками пламени независимо от типа топки, удобным доступом к обслуживаемым деталям. Разработана для промышленных систем сжигания тяжелых нефтепродуктов.

Рабочая среда

Горелка применяется для сжигания мазута вязкостью до 50 мм 2 /с при t +100 °С (тип S).

Регулирование мощности

Горелка работает в режиме плавно-двухступенчатого регулирования мощности. Плавный переход между малой и большой нагрузкой исключает перепады в расходе топлива. Горелку можно оснастить электронным регулятором, что обеспечит непрерывную модуляцию мощности в соответствии с потребностями в тепле.

Устройство подогрева

При работе на тяжелых видах топлива обязательным требованием для надежной и долговечной службы оборудования является предварительная подготовка топлива, включающая подогрев мазута до определенной температуры. Горелка оснащена электрическим подогревателем, который поддерживает заданную температуру и вязкость топлива, что способствует равномерному распылению, улучшает смешиваемость компонентов горючей смеси, снижает нагрузку на насос.

Характеристики и особенности:

• диапазон регулирования мощности: 1460-6170 к Вт;
• объем потребления топлива: 130-549 кг/ч;
• работа от 3-фазной сети переменного тока 400 В, 50 Гц;
• повышение уровня безопасности за счет предохранительного э/м затвора головки форсунки;
• точное управление с помощью цифрового менеджера горения;
• электрозащита от пыли и брызг по стандарту IP 54;
• устойчивость пламени во всех камерах сгорания;
• улучшенные условия для смешивания воздуха и топлива;
• регулирование воздуха со стороны нагнетания с помощью связанно-регулируемой гильзы в смесительном устройстве;
• возможность дистанционной диагностики, контроля и управления работой горелки;
• открытие корпуса с любую удобную сторону для свободного доступа к обслуживаемым деталям;
• звукопоглощающий материал в линии всасывания воздуха, низкий уровень шума.

Повышенная безопасность

На головке форсунки установлен предохранительный затвор с электромагнитной катушкой, блокирующий подачу топлива. Устройство работает при предварительной продувке и в период регулируемого отключения, исключает утечку топлива.

Комплектующие:

В состав мазутной горелки входят:

• корпус с крышкой, поворотным фланцем с концевым выключателем;
• электродвигатель D132/170-2 класса изоляции В (по запросу – F);
• вентилятор, воздухозаборник из звукопоглощающего материала;
• пламенная голова, кабель и электроды розжига;
• шток форсунки с топливной форсункой;
• менеджер горения W-FM100 с датчиком пламени;
• прибор зажигания W-ZG02/2;
• реле давления топлива в обратной линии;
• сервоприводы воздуха, топлива, смесительного устройства SQM 45;
• перемещаемая регулировочная гильза;
• электрический подогреватель WEV3/01;
• встроенный жидкотопливный насос T2C, топливные шланги;
• по одному электромагнитному клапану в прямой и обратной линиях.

В комплектацию входит фланец, уплотнение, крепеж.

Опции: модуль частотного и/ или кислородного регулирования.

Достоинства:

• работа с тяжелыми видами жидкого топлива;
• точное микропроцессорное управление и контроль;
• оснащение подогревателем топлива;
• широкий диапазон мощности и области применения;
• устойчивость пламени во всех типах топок;
• повышенная безопасность, затвор форсунки с электромагнитной катушкой;
• промывка форсунок и точное регулирование температуры топлива;
• откидной корпус, быстрый доступ к рабочему узлу.
• низкий уровень шума;
• простота монтажа, настройки и обслуживания;
• быстрый ввод в эксплуатацию.

Место монтажа

Мазутные горелки для котлов отопления могут размещаться только в закрытых помещениях, в которых поддерживается температура в пределах -15.+40 °C, влажность – до 80%.

Применение

Мазутная горелка Weishaupt RMS исп. ZM применяется для оснащения мощных промышленных установок. Входит в состав отопительных, паровых котлов, генераторов горячего воздуха, печей.
