Описание

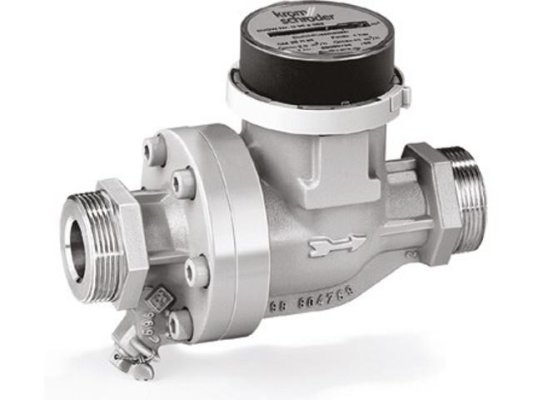

Расходомер Kromschroder DM 16R25-40, арт: 03200379 измеряет объемы газа и воздуха при эксплуатации промышленного оборудования. Испытан и сертифицирован по европейским нормативам. Рассчитан на давление рабочей среды до 4 бар.

Подробнее о счетчике

Расходомер оснащен корпусом из алюминиевого сплава. Небольшой размеры упрощают монтаж прибора. Счетчик подсчитывает количество оборотов турбинного колеса, которое приводится в движение проходящим потоком, и передает полученные рассматриваемый на механический индикатор расхода через электромагнитную муфту. Частота вращения колеса рабочей турбины пропорциональна расходу газа/ воздуха, прошедшего через счетчик. Индикатор с 7-значной шкалой суммирует и отображает этот измерений.

Рабочая среда: природный, городской, сжиженный (только в газообразной форме) газ, воздух, нейтральные газы.

Основные параметры:

• механический индикатор расхода газа, 7 цифр;
• максимально допустимое давление контролируемой среды: 4000 мбар;
• номинальный расход: 16 м^3/ч;
• дистанционное считывание данных (опционально);
• возможность использования для взрывоопасных сред;
• резьбовое соединение, внутренняя резьба Rp 1;
• пыле-, влагозащита корпуса класса IP 52;
• горизонтальное, вертикальное размещение (кроме перевернутого).

Условия эксплуатации

Счетчик рассчитан на эксплуатацию в условиях внешних температур -10.+60 °C. Постоянное воздействие высоких температур, ударов, вибраций приводит к снижению точности измерений и сокращению срока службы расходомера.

Особенности монтажа

Kromschroder DM встраивается в горизонтальные и вертикальные трубопроводы корпусом вверх. Для максимально точного учета требуется установка в местах с прямолинейными участками трубы (длина 3xDN перед счетчиком и 2х DN за ним).

При работе с загрязненной средой на входящую трубу необходимо монтировать газовый фильтр. Также рекомендуется установка запорного клапана до и после прибора. На трубопроводах, размещенных после счетчика, требуется исключить ограничение потока и вероятность его обратного движения.

Для регулирования расхода можно использовать модели с резьбовым исполнением и импульсным выходом E200. Для этих целей счетчик DM необходимо устанавливать в горизонтальном положении указателем вверх. Для газов, содержащих конденсат, поток должен направляться снизу вверх. Также требуется установка дренажа для отвода конденсата.

Достоинства:

• широкий диапазон измерений;
• применение для взрывоопасных сред;
• небольшой габариты, упрощающие монтаж;
• высокий уровень пыле-, влагозащиты;
• возможность дистанционного контроля за расходом топлива (опц.);
• нетребовательность в обслуживании.

Применение

Расходомеры DM применяются для измерения расхода газа/ воздуха в различных технологических и производственных процессах, что даёт возможность оптимизировать использование энергоресурсов.
