Описание

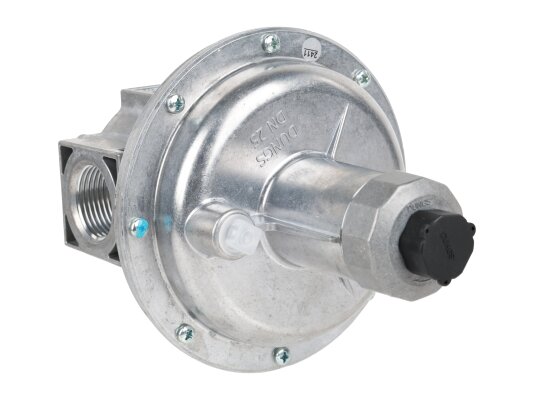

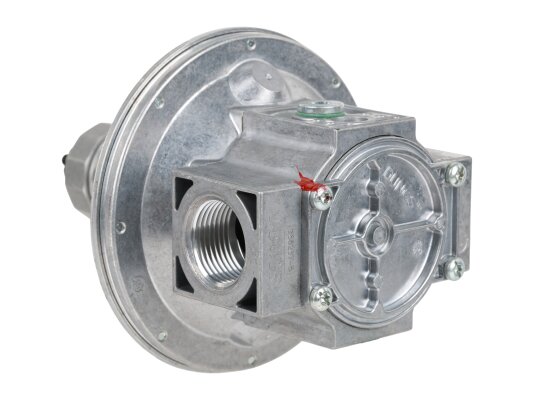

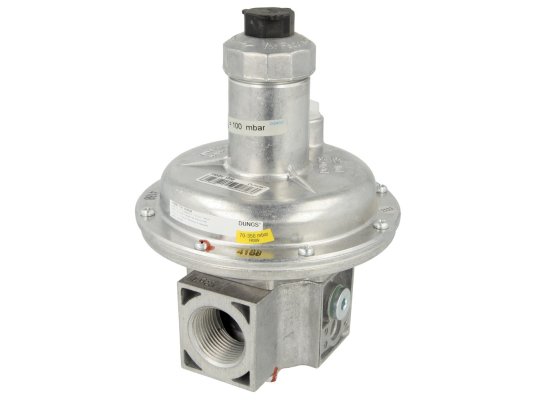

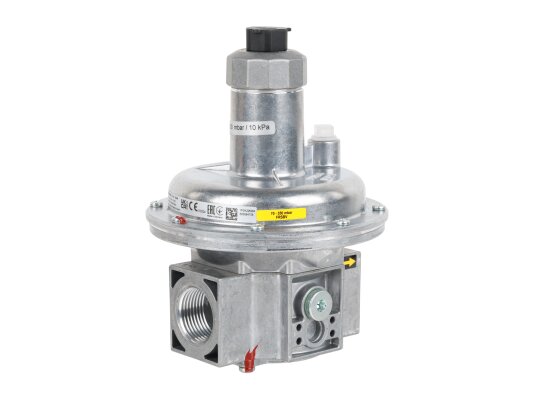

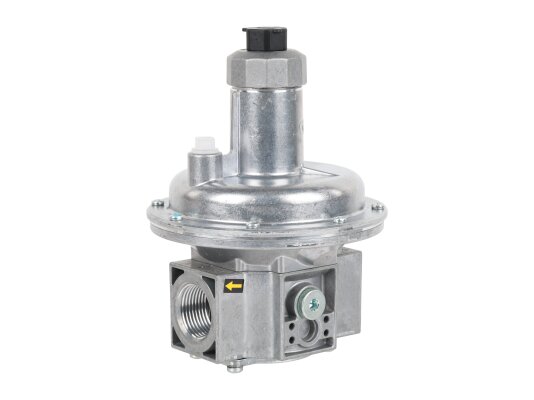

Для оснащения систем с высоким/средним давлением газа (максимальное значение – 1000 мбар) предлагаем купить предохранительный сбросной клапан Dungs FRSBV 1010. Устройство разработано для автоматической защиты газовой установки, срабатывает в случае превышения заданного уровня давления, стравливая его в атмосферу. Характеризуется надежным исполнением, высокоточной регулировкой, повышенной пропускной способностью, широким диапазоном настройки выходных параметров (70-350 мбар).

Ключевые параметры

• Допустимое избыточное давление: 1000 мбар.
• Давление срабатывания: 70-350 мбар.
• Температура эксплуатации: от -15 °C до + 70 °C.
• Газ: 1-3 семейства/ нейтральный.
• Установка: с помощью резьбового соединения Rp 1.

Конструкция и особенности

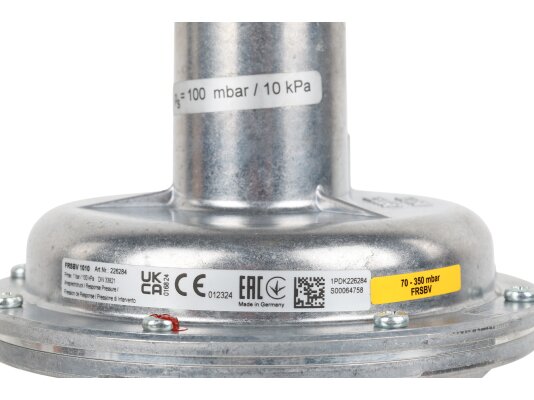

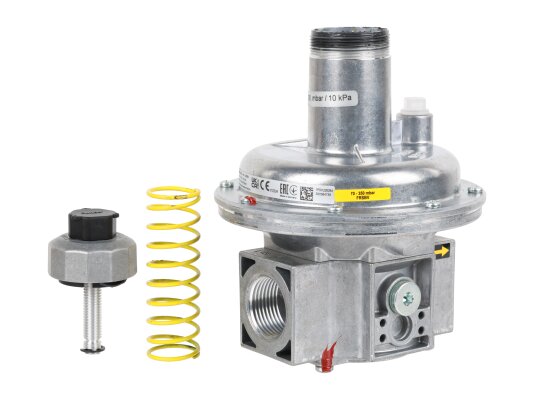

Клапан (артикул 226284) оснащен желтой пружиной, настраиваемой в диапазоне 70…350 мбар. Другое значение давления в пределах 20…1000 мбар устанавливается с помощью соответствующих пружин.

При изготовлении корпуса и узлов выбраны алюминий и сталь, уплотнения и мембраны выполнены из НБК. Цветные металлы не использованы.

Предусмотрена мембрана безопасности, ограничивающая сброс газа в окружающую среду при повреждении рабочей диафрагмы. Дыхательный патрубок необходим только в единичных случаях.

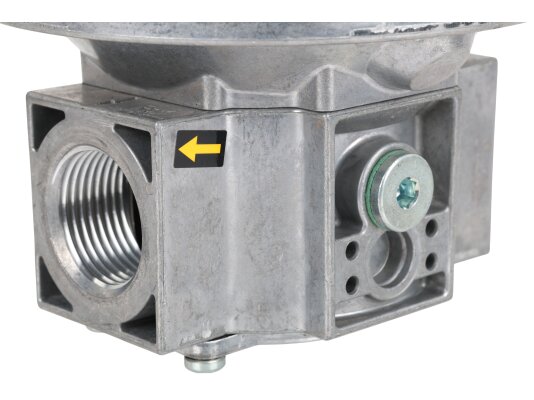

Клапан устанавливается с помощью резьбовых фланцев. Применяется в составе газовых горелок и газопоршневых агрегатов. Базовое исполнение подразумевает внутреннее подключение импульса.

Достоинства:

• выбор давления срабатывания в широком диапазоне;
• высокая пропускная способность;
• универсальное применение;
• простой монтаж;
• надежное исполнение;
• наличие предохранительной мембраны;
• высокоточная настройка параметров.

Предохранительный сбросной клапан Dungs FRSBV 1010 соответствует европейским требованиям безопасности, выполнен по нормативу DIN 33821.
