Описание

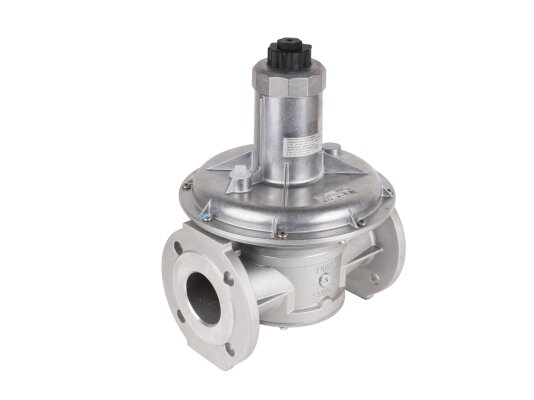

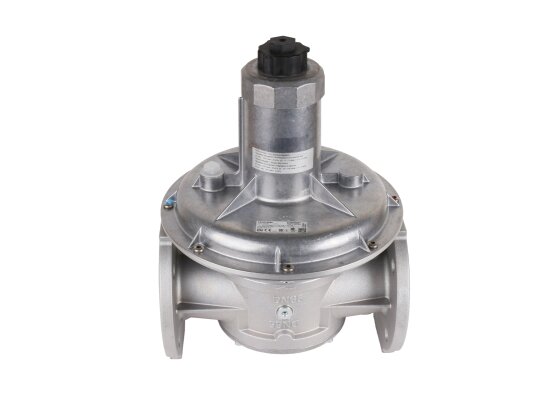

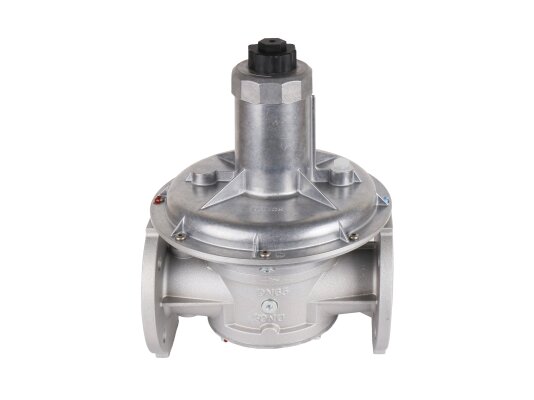

Регулятор давления Dungs FRNG 5065 создан для комплектации систем с давлением до 500 мбар. Уникальная конструкция позволяет использовать регулятор для различных целей. Настраиваемая пружина рассчитана на давление -2,5…9 мбар. Устройство многофункционального назначения характеризуется чувствительной регулировкой выходных значений давления и повышенным коэффициентом расхода.

Функционал FRNG 5065

Регуляторы Dungs FRNG могут выполнять функции нуль-регулятора, регулятора соотношения газовоздушной смеси, пневматического регулятора (давление на входе/выходе зависит от цели применения).

Основные рабочие параметры

• Класс: А, гр.2 согласно EN 88-1.
• Газ: нейтральный/ 1-3 семейство.
• Предельно допустимое давление: 500 мбар.
• Допустимая температура эксплуатации: от -15 °C до + 70 °C.
• Выходное давление: -2,5…9 мбар.
• Подсоединение: фланцевое DN 65.

Конструкция и особенности

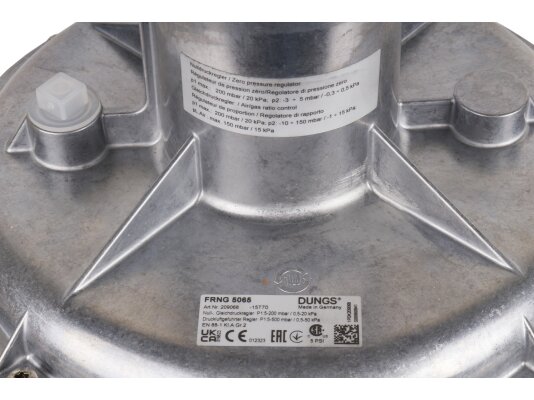

FRNG 5065 (артикул 209068) гибко настраивается в соответствии с параметрами пружины (в базовой комплектации пружина на -2,5…9 мбар).

Конструкция произведена из алюминия, стали (корпус и узлы), NBR (уплотнения и мембраны), что обеспечивает надежность, герметичность и долгий срок службы.

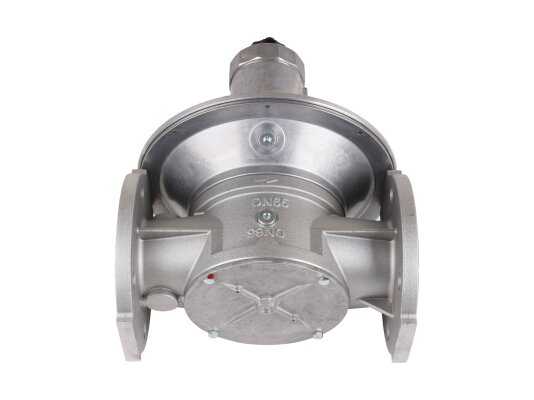

На входе газа размещена компенсационная мембрана. Регулятор оснащен предохранительной мембраной для снижения риска утечки газа в атмосферу.

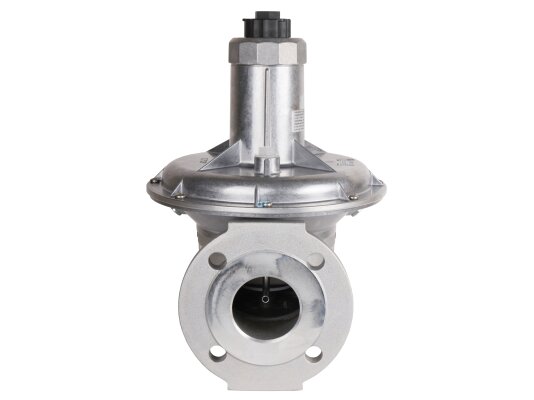

Для интеграции в газовую установку используется фланцевое соединение. Монтажное положение – вертикальное/ горизонтальное. Возможна установка байпасного клапана.

Достоинства:

• широкая функциональность;
• гибкая настройка выходных параметров;
• стабилизация и поддержание давления газа;
• продуманное исполнение для исключения утечки;
• повышенный коэффициент расхода;
• компенсационная мембрана на входе потока;
• фланцевая посадка;
• оптимальные рабочие параметры.

Полная информация о базовой комплектации, условиях эксплуатации и характеристиках отражена в спецификации производителя.
