Описание

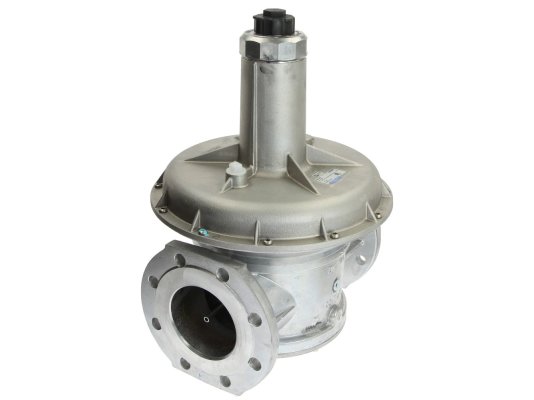

Регулятор давления газа Dungs FRS 5150: Высокий коэффициент расхода Устойчивая, высокочувствительная настройка давления на выходе регулятора Компенсационная и предохранительная мембраны Максимальное избыточное давление 500 мбар Фланцевое соединение DN 150 Стандартное исполнение для регулируемого давления 10-30 мбар (синяя пружина) Другие значения регулируемого давления 2,5-500 мбар подбирается с помощью пружин.

Регулятор давления газа Dungs FRS 5150 укомплектован синей пружиной, рассчитанной на давление 10-30 мбар. Применяется в составе газовых горелок и других газопотребляющих устройств для понижения давления до заданного уровня и поддержания установленных значений. Характеризуется удобной компоновкой, надежным исполнением, значительной пропускной способностью и точной настройкой выходных параметров.

Основные характеристики

• Предельно допустимое давление: 500 мбар.
• Класс: А, гр. 2 согласно EN 88-1.
• Эксплуатационная температура: от -15 °C до + 70 °C.
• Выходное давление: 10-30 мбар.
• Газ: сухой/ нейтральный.
• Подсоединение: фланцевое DN 150.

Устройство и особенности

Модель (арт. 013268) – надежный регулятор давления с заводской синей пружиной. Давление устанавливается в диапазоне 10…30 мбар. Для задания других выходных параметров (от 2,5 до 500 мбар) требуется подбор соответствующей пружины.

Надежный корпус произведен на основе алюминия и стали, не подвергается разрушению при контакте с газом. Уплотнения и диафрагмы выполнены из NBR, что обеспечивает герметичность устройства.

На входе газа смонтирована компенсационная мембрана. Регулятор-стабилизатор оснащен также предохранительной диафрагмой для исключения утечек газа в атмосферу. Такое исполнение позволяет не встраивать дыхательную линию.

Конструкция снабжена внутренним импульсным патрубком, что дает возможность монтировать регулятор «встык», без успокоительного участка. Доступен монтаж внешней импульсной линии. Надежное соединение с другими элементами системы осуществляется с помощью фланцев DN 150. Размещение: горизонтальное/ вертикальное.

Достоинства:

• чувствительная настройка;
• высокий коэффициент расхода;
• точное регулирование;
• установка «встык»;
• наличие компенсационной мембраны;
• универсальное применение;
• установка в любой ориентации;
• предохранительная мембрана для недопущения утечки газа.

Для уточнения параметров модели ознакомьтесь с приложенной спецификацией.
