Описание

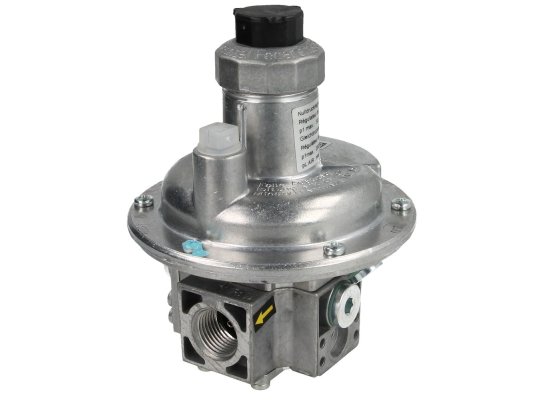

Регулятор давления газа Dungs FRU 505, арт: 221928 востребован при сборке газовых горелок и топочного оборудования. Отвечает требованиям европейских нормативов EN 88-1 и DIN 3380. Характеризуется надежным исполнением, компактными габаритами и чувствительной настройкой. Понижает давление газа и поддерживает на необходимом уровне с учетом заданных параметров.

Рабочая среда

Регулятор давления используется для газов 1-3 семейства и прочей нейтральной газообразной среды. Подходит для сухих газов, содержащих H2S 0,1 %.

Основные характеристики:

• регулятор с заменяемой пружиной заданного значения;
• настройка выходного давления в диапазоне 10-30 мбар;
• максимальное избыточное давление: 150 мбар;
• соответствие нормам EN 88-1, класс А, группа 2;
• отверстия с резьбой Rp 1/2 для соединения с системой;
• точная, высокочувствительная настройка параметров выходного давления;
• компенсационная, предохранительная и рабочая мембраны;
• предохранительная мембрана, подготовленная для внешнего подключения импульса;
• внутренняя импульсная трубка для выравнивания давления (возможно подключение внешней импульсной трубки с обеих сторон);
• корпус и конструктивные элементы из алюминия, стали, уплотнения и диафрагмы из бутадиен-нитрильного каучука;
• вертикальное/ горизонтальное положение головы регулятора;
• эксплуатационные температуры (окружающая среда): -15.+70 °C;
• измерительные штуцеры с двух сторон G1/4 DIN ISO 228.

Особенности

Регуляторы давления газа Dungs отличаются точной, чувствительной настройкой и стабильными параметрами на выходе. Собраны в коррозиестойком алюминиевом корпусе с резьбовыми соединениями. Оснащены предохранительной диафрагмой, которая предотвращает утечки газа в окружающее пространство, за счет чего дополнительная установка дыхательной линии не требуется.

Конструкцией предусмотрен внутренний импульсный трубопровод, не требующий монтажа успокоительного участка. Доступно подсоединение внешнего патрубка, выравнивающего давление на выходе.

В стандартном исполнении регулятор поставляется с синей пружиной с диапазоном настройки 10-30 мбар. Доступны другие рабочие диапазоны при замене пружины (2,5.200 мбар).

Монтаж

При установке регулятора необходимо исключить обратное стекание конденсата, а также предотвратить попадание грязи внутрь устройства, установив грязеуловитель.

Достоинства:

• чувствительная настройка давления на выходе;
• предохранительная диафрагма;
• закрытие при нулевом расходе;
• внутренний импульсный трубопровод;
• выбор монтажного положения;
• широкий диапазон эксплуатационных температур;
• заменяемая пружина.
