Описание

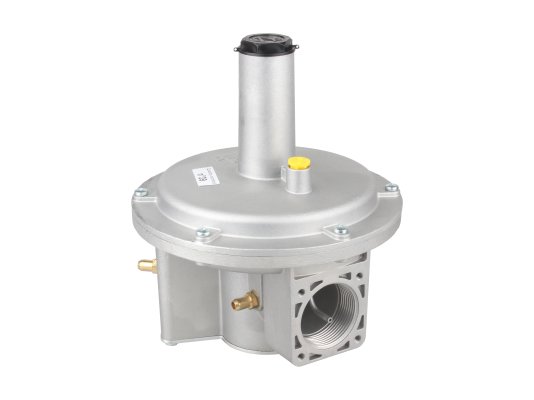

Регулятор давления Giuliani Anello FG1B40, арт: 009.0254.101 используется в промышленных системах сжигания газа с давлением в магистрали до 1 бар. Понижает давление газа и поддерживает на установленном уровне независимо от изменений давления в газопроводе и расхода. Соответствует стандарту EN 88-2. Встроенная нейтральная пружина позволяет задавать выходное давление в диапазоне 10-25 мбар.

Рабочие параметры и особенности регулятора FG1B40 :

• регулируемая среда – природный, бытовой, сжиженный газ и др. нейтральные газы;
• класс AC10 точности;
• механическая прочность по евростандарту EN13611;
• отверстие с резьбой Rp 1 1/2 для монтажа в систему;
• действие через растяжение пружины (не требуется доп. энергия);
• надежное фланцевое соединение с газопроводом;
• для установок с давлением не более 1000 мбар;
• оснащение регулирующей пружиной с рабочим диапазоном 10-25 мбар;
• эксплуатационные температуры: -10.+60 °C.

Конструкция и комплектация

Регулятор давления FG1B укомплектован тремя мембранами из NBR-каучука (компенсационная, рабочая, предохранительная). Предохранительная мембрана исключает утечки более 70 дм 3/ч при повреждении основной мембраны.

FG1B40 оснащен фильтром из синтетического материала и стального упрочнения для предотвращения разрыва. В состав конструкции входит внутренняя импульсная трубка, штуцеры, пружинный механизм, сбросной клапан. Верхняя крышка снимается для предоставления доступа к настройкам.

Корпус изготовлен из алюминия, детали – из алюминия, стали, латуни, синтетических материалов. Мембраны и уплотнения произведены из NBR-резины, стойкой к составу горючих газов.

Применение

Регуляторы давления серии FG1B предназначены для регулирования давления газа при работе промышленных установок с автоматическими газовыми или комбинированными горелками, а также газораспределительных систем.

Достоинства:

• точные выходные параметры независимо от давления в газопроводе, расхода;
• наличие предохранительной мембраны для безопасной эксплуатации;
• встроенный заменяемый фильтр;
• высокопрочная конструкция, надежные комплектующие и сборка;
• штуцеры для контроля давления;
• широкий диапазон эксплуатационных температур;
• для промышленных систем с давлением газа до 1 бар;
• нетребовательность в обслуживании.

Монтаж и эксплуатация

Регулятор давления FG1B40 устанавливается с горизонтально расположенной мембраной. При монтаже необходимо совместить стрелку на корпусе с направлением движения газа, а также оставить пространство до пола/стены для снятия крышки фильтра. Работа по установке может выполняться только квалифицированными специалистами. Кроме замены фильтра, техобслуживание регулятора не требуется.
