Описание

Регулятор давления газа Giuliani Anello FGD50, арт: 009.0025.101 служит для безопасного понижения входного давления и автоматического поддержания на заданном уровне с учетом настройки пружины, независимо от изменения давления в главной магистрали. Используется в промышленном газовом оборудовании с давлением до 0,2 бар. Соответствует европейскому стандарту EN 88-1.

Применение

Регулятор Giuliani Anello FGD50 подходит для оснащения газового оборудования, сжигающего природный, городской, сжиженный газ и другие неагрессивные газы. Используется для эффективного регулирования газа при эксплуатации автоматических газовых/ комбинированных горелок, газораспределительных установок.

Основные параметры и особенности:

• оснащение нейтральной пружиной с рабочим диапазоном (Р2) 10-35 мбар;
• давление газа на входе: P2 + 5 мбар…200 мбар;
• соответствие классу А гр. 2 по европейскому стандарту EN88-1 (не испытан на закрытие);
• монтаж в газовую линию на резьбу Rp 2;
• механическая прочность по евростандарту EN 13611;
• допустимые температуры окружающей среды: -15.+60 °C;
• для горизонтального размещения.

Конструкция и комплектация

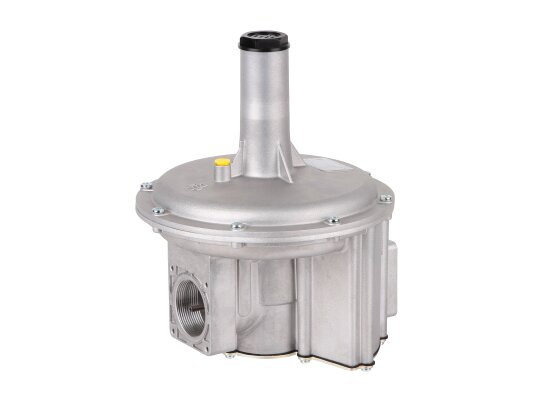

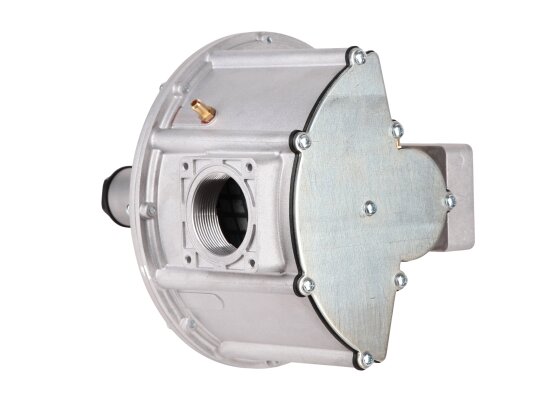

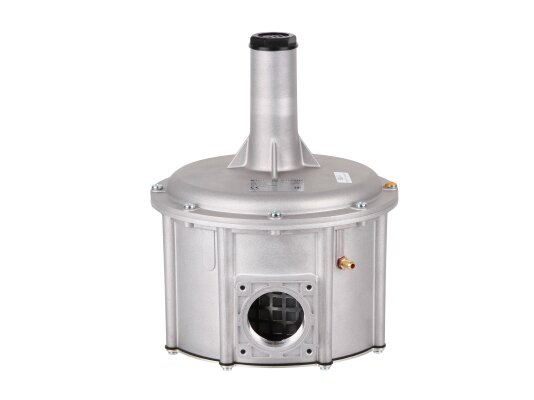

Регулятор давления FGD собран в высокопрочном корпусе со съемной крышкой из литого коррозиестойкого алюминия. Внутренние детали произведены из алюминия, стали, латуни и полимерных материалов. Поток проходит через встроенный на входе фильтр, что создает дополнительную защиту мембран и уплотнений от повреждений твердыми частицами.

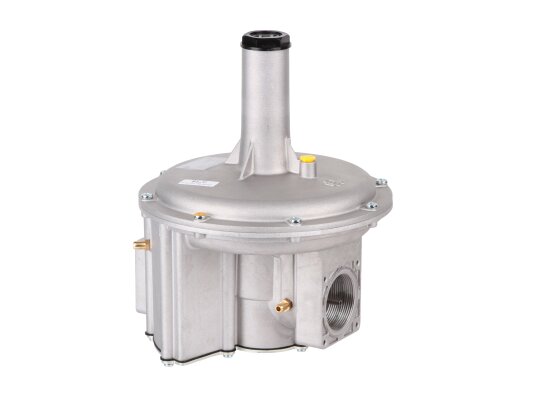

Регулятор комплектуется тремя мембранами и герметизирующими уплотнениями из NBR-каучука. Компенсационная мембрана стабилизирует входное давление, рабочая мембрана обеспечивает выходное давление с учетом настройки пружины, предохранительная мембрана способствует достаточной герметичности газовой линии при повреждении рабочей мембраны (утечка не более 70 дм 3/ч), не требует установки патрубка для отведения газа. Регулятор оснащен штуцерами для контроля давления на входе и выходе.

Регуляторы давления FGD не требуют дополнительного обслуживания в процессе эксплуатации, кроме очистки фильтра и контроля давления. Замена мембран осуществляется в соответствии с рекомендациями производителя.

Установка и настройка регулятора

Регулятор должен размещаться только на горизонтальной газовой линии. Для крепления используются резьбовые фланцы. Для правильной установки стрелка на корпусе должна совмещаться с направлением потока газа.

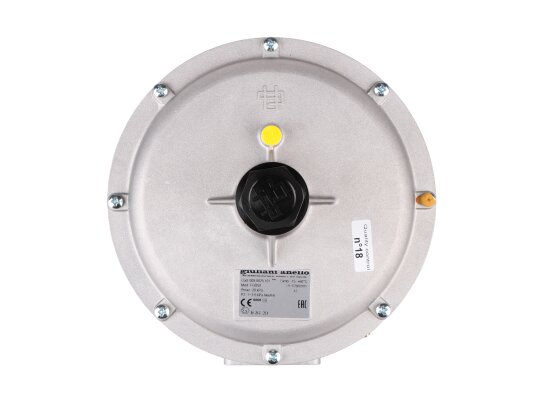

Для задания рабочих параметров предусмотрен регулировочный винт (поворот по часовой стрелке повышает давление, против часовой стрелки – понижает). Доступ к настройкам осуществляется сверху (под съемной крышкой). Операции должен выполнять профильный специалист.
