Описание

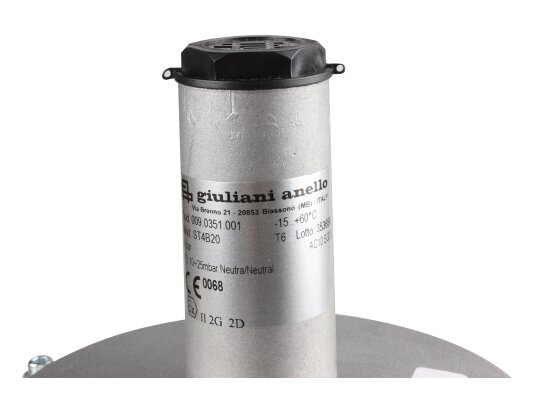

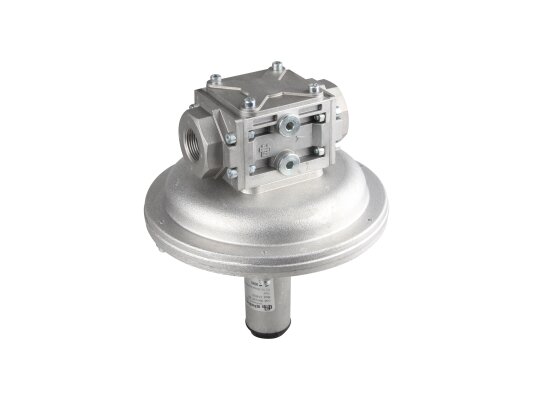

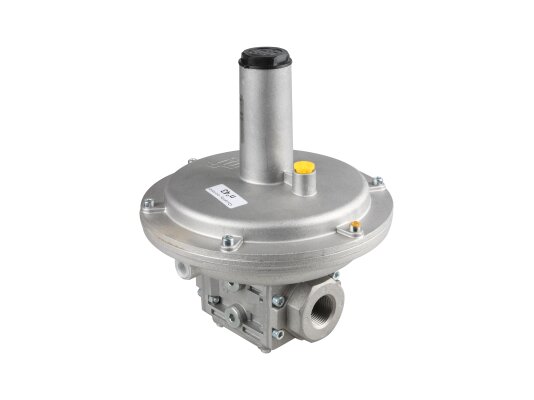

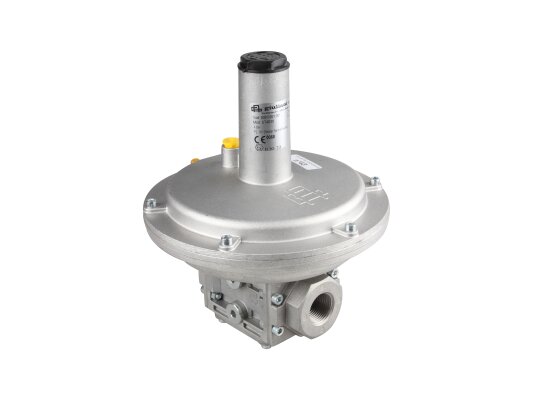

Регулятор давления Giuliani Anello ST4B20, арт: 009.0351.001 встраивается в систему управления подачей газа на горелку. Понижает давление магистрального газа и поддерживает на заданном уровне независимо от изменения давления в газопроводе и расхода. Соответствует стандарту EN 88-2. Оснащен пружиной нейтрального цвета с рабочим диапазоном давления 10-25 мбар.

Основные параметры и особенности:

• применение в системах с магистральным давлением до 4000 мбар;
• действие через растяжение пружины;
• механическая прочность по стандартам EN 13611, EN88-2;
• отверстия с резьбой Rp 3/4 для фиксации к трубе;
• герметичное присоединение с помощью фланцев;
• оснащение нейтральной регулирующей пружиной, диапазон: 10-25 мбар;
• компенсатор для стабилизации давления на входе;
• наличие предохранительной мембраны;
• отсутствие внутренней импульсной трубки (требуется установка внешней линии);
• ниппели для измерений давления на входе, выходе с заглушками 1/4 ;
• диапазон эксплуатационных температур: -15.+60 °C.

Конструкция и комплектация

Регулятор давления оснащен 3-я мембранами: рабочей, предохранительной, компенсационной. Отсутствует необходимость в патрубке для выпуска газа, т. к. предохранительная мембрана исключает утечку газа в помещение в объеме более 70 дм 3/ч при повреждении основной мембраны.

Корпус со съемной верхней крышкой изготовлен из алюминия, конструктивные элементы – из алюминия, стали, латуни, синтетических материалов. Углеводородостойкие уплотнения и мембраны выполнены из NBR-каучука,

Рабочее давление настраивается с помощью регулировочного винта, поворот вправо повышает давление, влево – понижает.

Установка и эксплуатация

Регулятор ST4B20 фиксируется на место эксплуатации с горизонтально размещенной мембраной. При монтаже стрелка на корпусе должна быть совмещена с направлением потока газа. Порядок установки: крепление антивибрационной вставки (компенсатора), газового фильтра, регулятора, импульсной трубки. Все работы должен выполнять только квалифицированный персонал. Регулятор не требует дополнительного обслуживания в процессе эксплуатации.

Применение

Регуляторы давления серии ST4B подходят для промышленных систем, сжигающих природный, бытовой, сжиженный газ и другие неагрессивные газы. Устанавливаются в котельное оборудование с автоматическими газовыми или комбинированными горелками, газораспределительные системы.

Достоинства:

• точные выходные параметры давления;
• оснащение предохранительной мембраной;
• высокая надежность конструкции для исключения утечек;
• ниппели для контроля давления;
• широкий диапазон эксплуатационных температур;
• нетребовательность в техобслуживании.

У нас можно купить регулятор давления ST4B и другие комплектующие для создания стабильной и безопасной системы сжигания газа.
