Описание

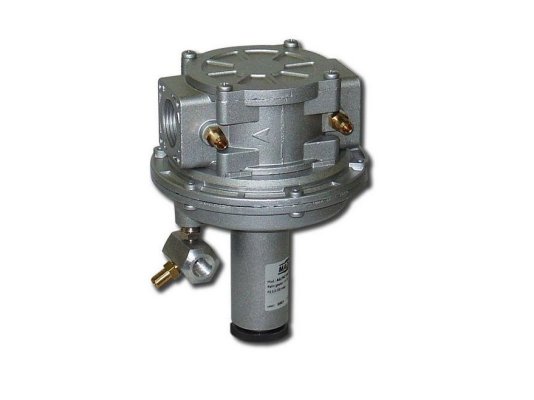

Регулятор давления газа Madas AG03 применяется как регулятор соотношения газ/воздух 1:1 или ноль-регулятор в промышленных системах сжигания газа. Рассчитан на давление в распределительной сети не выше 500 мбар. Отвечает требованиям безопасности и герметичности, установленным европейскими стандартами EN 88-2. Встраивается в систему только в горизонтальном положении.
Характеристики и особенности:
- задание давления пружины в пределах 2-120 мбар;
- давление в газовой магистрали: не выше 500 мбар;
- присоединение на внутреннюю резьбу Rp 3/4;
- соотношение газ: воздух: 1:1;
- пропускная способность: до 70 нм 3/ч;
- размещение в системе только горизонтально пружиной вниз, без наклона;
- диапазон рабочих температур (окружающий воздух): -15.+60 °C;
- удаление из входящего потока частиц грязи более 50 мкм, класс фильтрации G2 по EN 779;
- эксплуатация в течение 40 лет при соблюдении требований по обслуживанию и замене деталей.
Применение
Регулятор давления предназначен для работы с природным газом по ГОСТ 5542-87 и другой неагрессивной газообразной средой (сухие газы). Служит в качестве устройства для смешивания компонентов горючей смеси и поддержания на заданном уровне давления путем управления подачей воздуха. Применяется в установках, требующих равенства давлений воздуха и газа. Подходит для выполнения функции ноль-регулятора, поддерживающего нулевое выходное давление при изменении расхода газа.
Материалы конструкции и место установки
Регулятор давления произведен из долговечных материалов, стойких к составу газообразной среды, коррозии, износу: литого алюминия, латуни OT-58, сплава алюминия 11S, оцинкованной стали, нержавеющей стали марки 430F, стекловолокна с 30% нейлона, NBR-каучука, виледона.
Возможно размещение регулятора давления в помещениях, соответствующих требованиям по взрыво-, пожаробезопасности. Регулятор не рассчитан на эксплуатацию в местах, где внешняя среда способна разрушить металл и каучук. При монтаже необходимо совместить стрелку на корпусе с направлением потока газа.
Настройка
При выполнении функции регулятора соотношения газ/воздух (1:1) необходимо, чтобы входящее давление превышало максимальное значение давления после регулятора. Регулирование давления газа происходит относительно давления воздуха. Мощность горелки изменяется за счет корректировки расхода воздуха. Настройка выходных параметров осуществляется регулировочным винтом под контролем манометра.
Периодичность ТО
Контроль давления проводится ежегодно. Через один месяц после запуска в работу и затем каждые 5 лет необходимо удалять грязь или менять фильтр. Замена рабочей мембраны и пружины выполняется с периодичностью 5 и 20 лет соответственно. После разборки-сборки регулятора давление настраивается заново.
Достоинства:
- поддержание стабильного давления газа;
- соответствие европейским стандартам безопасности;
- функция регулятора соотношения газ/воздух, ноль-регулятора;
- широкий диапазон задания выходного давления;
- очистка потока на входе в устройство, защита от повреждений;
- многолетняя служба (40 лет).
Компания Madas производит регуляторы давления газа для систем различной мощности, назначения и конфигурации.
