Описание

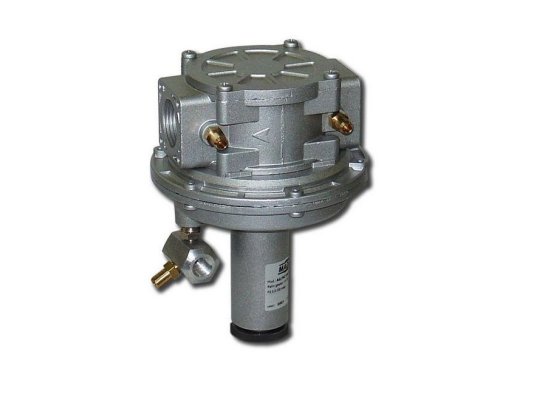

Регулятор давления газа Madas AG06R разработан для оснащения промышленных систем сжигания газа с расходом до 400 нм 3/ч и давлением на входе не выше 0,5 бар. Применяется в качестве устройства регулирования давления газа при формировании газовоздушной смеси и поддержания заданного соотношения газ/ воздух. Соответствует стандартам безопасности, утвержденным в ЕС.

Рабочая среда

Регулятор может использоваться для оснащения газовых котлов и теплогенераторов, потребляющих природный газ по ГОСТ 5542-87 и другие неагрессивные сухие газы.

Основные характеристики и особенности:

• давление газа на выходе из регулятора от 2 до 120 мбар;
• монтаж в систему на резьбовые соединения, внутренняя резьба Rp 1 1/2;
• давление газа в распределительной сети: не более 500 мбар;
• диапазон настройки соотношения газ: воздух: от 1:1 до 1:10;
• пропускная способность: до 400 нм 3/ч;
• класс «А» герметичности по европейскому нормативу EN 88-2;
• очистка входящего потока от грязи, размер частиц от 50 мкм;
• класс фильтрации: G2 по EN 779;
• выход к линии управления Rp 3/8;
• допустимая монтажная ориентация: горизонтальная, пружиной вниз;
• температуры окружающего воздуха: -15.+60 °C;
• управление мощностью горелки путем воздействия на линию подачи воздуха;
• продолжительность эксплуатации: 40 лет при соблюдении рекомендаций производителя по условиям размещения и обслуживанию.

Применение

Регулятор давления газа Madas AG06R служит для оснащения установок, где требуется подача газа под давлением меньшим, чем давление воздуха. Давление газа после регулятора изменяется с учетом установленного соотношения газ/воздух. Управление осуществляется путем изменения давления воздуха. Регулятор может выполнять функцию ноль-регулятора, поддерживать нулевое выходное давление при изменении расхода газа.

Конструкция и материалы

Конструкция регулятора рассчитана на интенсивные промышленные нагрузки, давление среды и долговечную службу. Корпус отлит из алюминия, детали и уплотнения произведены из латуни OT-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, углеводородостойкого NBR-каучука, виледона.

Основные элементы регулятора: пружина, устройство соотношения газ/ воздух, байпас, винт калибровки нуля, раструб, заглушка, крышка, трубка соединения с воздуховодом, измерительный штуцер, винт настройки соотношения газ/воздух. На корпус нанесена стрелка, которая должна направляться к газопотребляющему прибору при монтаже регулятора.

Место установки

Регулятор давления газа размещается перед горелкой. Пригоден для эксплуатации в помещениях до -15 °C с достаточной вентиляцией и отсутствием потенциальных источников возгорания/ взрыва. Не подходит для работы в условиях внешней среды, агрессивно воздействующей на конструктивные элементы и уплотнения.

Обслуживание

Для бесперебойной работы регулятора в ходе эксплуатации необходимо промывать/ заменять фильтр, заменять мембрану и пружину, измерять выходное давление. В случае разборки конструкции требуется повторная настройка рабочих параметров.

• Достоинства:
• высокий уровень герметичности, класс «А»;
• поддержание соотношения газ/воздух в соответствии с настройками;
• фильтрация газа на входе, защита от повреждений грубыми частицами;
• широкий диапазон регулирования отношений давления (газ/воздух);
• возможность использования в качестве ноль-регулятора;
• 40 лет службы.
