Описание

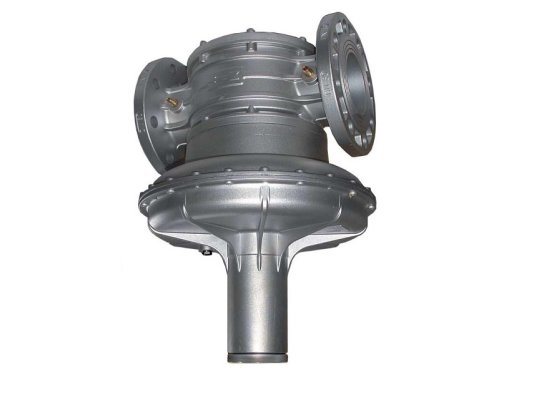

Регулятор давления газа Madas AG10I предназначен для регулирования давления в крупных промышленных установках с объемом потребления газа до 2000 нм 3/ч. Поддерживает соотношение газ/воздух на установленном уровне. Отличается широким диапазоном настройки, высоким уровнем герметичности, стабильными параметрами давления на выходе. Подходит только для горизонтальных трубопроводов и систем с давлением в газораспределительной сети до 0,5 бар.

Виды газа

Регулятор Madas AG применяется для природного газа по ГОСТ 5542-87 и других неагрессивных сухих газов.

Основные параметры:

• рабочий диапазон соотношения газ: воздух: 1:1-10:1;
• монтаж в систему с помощью фланцевых соединений DN 100;
• сертификация по европейским стандартам безопасности;
• давление газа за регулятором: 2.120 мбар;
• давление газа перед регулятором: до 500 мбар;
• пропускная способность: максимум 2000 нм 3/ч;
• класс «А» герметичности по европейскому нормативу EN 88-2;
• очистка потока от грязи, размер частиц от 50 мкм, класс G2 по EN 779;
• выход для подключения воздушной линии Rp 1/4;
• управление мощностью горелки с помощью корректировки давления воздуха;
• износостойкий литой корпус из алюминиевого сплава;
• детали из латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона;
• уплотнения из газонепроницаемой резины NBR, виледона;
• температурный диапазон (внешняя среда): -15.+60 °C;
• срок службы: 40 лет при своевременной замене рекомендуемых деталей.

Назначение

Регулятор Madas AG10I поддерживает соотношение давлений газ/ воздух на заданном уровне с учетом настройки. Может использоваться для выполнения функции ноль-регулятора. Применяется в составе промышленных топочных установок, требующих подачи газа под давлением, превышающим давление воздуха.

Установка в систему

Регулятор устанавливается на горизонтальную трубу пружиной вниз. Стрелка на корпусе должна направляться к горелке. Недопустимо превышение давления максимальной величины (0,5 бар). Настройка выходных параметров осуществляется под контролем манометра.

Место установки – перед газопотребляющим прибором. Регулятор подходит для размещения в вентилируемых помещениях без потенциальных источников возгорания и взрыва. Не рассчитан на эксплуатацию в условиях агрессивного воздействия окружающей среды, способной разрушить материал конструкции.

Сервисные операции

В ходе эксплуатации требуется промывать/ заменять фильтр, менять мембрану и пружину, контролировать выходное давление. После разборки-сборки регулятора необходимо заново настроить рабочие параметры.

Достоинства:

• поддержание заданного соотношения давлений газ/воздух;
• пропускная способность до 2000 нм 3/ч;
• очистка газа от посторонних примесей;
• высокий уровень герметичности, класс «А»;
• широкий диапазон регулирования;
• использование в качестве ноль-регулятора;
• полная замена регулятора через 40 лет.

У нас можно купить регуляторы давления газа для систем любой мощности, назначения и конфигурации.
