Описание

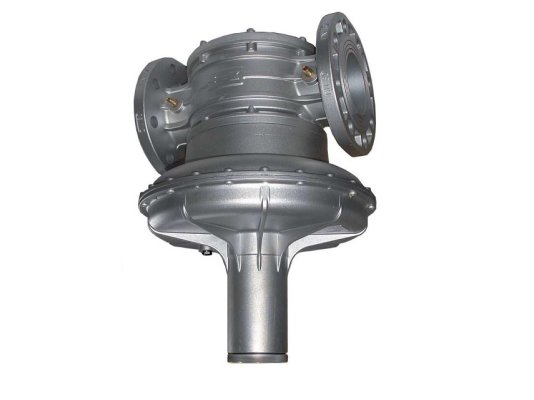

Регулятор давления газа Madas AG10R предназначен для решения задач регулирования в крупных промышленных установках с объемом потребления газа до 2000 нм 3/ч и давлением в газораспределительной сети до 0,5 бар. Регулирует давление газа относительно давления воздуха и поддерживает заданное соотношение газ/ воздух при образовании газовоздушной смеси. Отличается широким диапазоном настройки, высоким классом герметичности, стабильными выходными параметрами. Подходит только для горизонтального размещения.

Виды газа

Регулятор может использоваться для природного газа по ГОСТ 5542-87 и других неагрессивных сухих газов.

Основные параметры:

• давление газа за регулятором: 2.120 мбар;
• рабочий диапазон соотношения газ: воздух: 1:1-1:10;
• фиксация с помощью фланцевых соединений DN 100;
• соответствие европейским стандартам безопасности;
• давление газа во входящей магистрали: не более 500 мбар;
• пропускная способность: вплоть до 2000 нм 3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• фильтрация потока, размер частиц от 50 мкм, класс G2 по EN 779;
• выход к воздушной линии Rp 1/4;
• литой корпус из коррозиестойкого алюминиевого сплава;
• узлы и уплотнения из латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона;
• температурный диапазон (окружающий воздух): -15.+60 °C;
• управление мощностью горелки с помощью корректировки давления воздуха;
• ресурс службы: 40 лет при своевременной замене нагружаемых деталей.

Применение

Регулятор давления газа применяется в системах, где необходима подача газа под давлением меньшим, чем давление воздуха. Поддерживает заданное соотношение газ: воздух через управление воздушным потоком. Может использоваться в качестве ноль-регулятора.

Монтаж

Регулятор предназначен для установки в горизонтальном положении пружиной вниз. Стрелка на корпусе указывает направление потока (к горелке). Давление в магистрали не должно превышать максимально допустимой величины. Для настройки выходных параметров используется манометр.

Место размещения – перед газопотребляющим оборудованием. Регулятор устанавливается внутри вентилируемых помещений без взрывоопасных веществ и потенциальных источников возгорания. Во избежание риска утечек не рассчитан на эксплуатацию в местах с агрессивной средой, способной разрушить материал конструкции, деталей или уплотнений.

Техобслуживание

В ходе эксплуатации необходимо регулярно промывать/ заменять фильтр, менять мембрану и пружину, замерять выходное давление. После разборки регулятора требуется повторно настроить рабочие параметры.

Достоинства:

• поддержание необходимого соотношения газ/воздух;
• высокий уровень герметичности, класс «А»;
• пропускная способность до 2000 нм 3/ч;
• очистка газа от примесей, защита элементов конструкции от повреждений;
• широкий диапазон регулирования;
• возможность использования в качестве ноль-регулятора;
• полная замена через 40 лет.

У нас можно купить регуляторы давления газа для широкого спектра задач регулирования. Обращайтесь, чтобы узнать больше.
