Описание

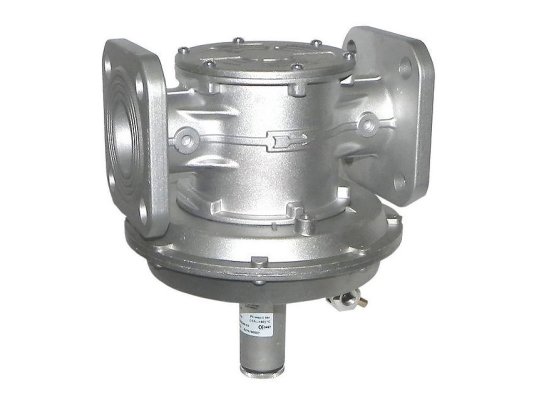

Регулятор давления газа Madas AG25I предназначен для сборки газового оборудования с расходом до 90 нм 3/ч и давлением в газовой магистрали до 0,5 бар. Поддерживает на заданном уровне соотношение давлений газа и воздуха в диапазоне 1:1…10:1 при формировании газовоздушной смеси. Мощность горелки изменяется путем корректировки давления воздуха. Регулятор сертифицирован по европейским стандартам, соответствует классу «А» герметичности, что свидетельствует об отсутствии видимых утечек. Монтаж осуществляется только горизонтально.
Виды газа
Регулятор может устанавливаться в системы, потребляющие природный, сжиженный газ, азот, воздух и другие неагрессивные сухие газы.
Основные параметры:
- максимальное входное давление: 500 мбар;
- давление газа за регулятором: 2.120 мбар;
- задание соотношения газ/воздух в пределах 1:1-10:1;
- фланцы DN 25 для монтажа в систему;
- соответствие европейским нормам безопасности и качества;
- пропускная способность: не более 90 нм 3/ч;
- герметичное исполнение класса «А» по нормам EN 88-2;
- фильтр на входе для удаления грязи и примесей, степень очистки 50 мкм;
- выход Rp 1/4 для подсоединения воздушной линии;
- коррозиестойкий корпус из алюминиевого литья;
- конструктивные элементы из нержавеющей стали, алюминия 11S, латуни, стекловолокна с 30% нейлона;
- газонепроницаемые уплотнения из бутадиен-нитрильного каучука/ виледона;
- эксплуатация при температурах:-15.+60 °C;
- изменение мощности котла через воздушную линию;
- заявленный срок службы до полной замены: 40 лет.
Назначение
Регулятор Madas AG25I используется в качестве устройства регулирования и поддержания фиксированного соотношения газ/ воздух с учетом настройки. Подходит для работы в качестве ноль-регулятора. Встраивается в системы, где требуется подача газа под давлением выше давления воздуха.
Особенности места установки и монтажа
Регулятор рассчитан на эксплуатацию в помещениях с температурой не ниже -15 °C, отвечающих требованиям к зоне 1 классификации взрывоопасных объектов.
Важно! Во избежание риска утечек и аварийных ситуаций запрещена установка регулятора в местах с окружающей средой, способной вызвать разрушения алюминия, стали, каучука.
Регулятор размещается в горизонтальном положении пружиной вниз. Для правильной сборки на корпус нанесена стрелка, которая должна совпадать с ходом потока. Давление в системе не должно превышать предельно допустимое значение. Для настройки регулятора используется манометр.
Достоинства:
- точные выходные параметры газ/воздух;
- широкий диапазон регулирования;
- класс «А» герметичности;
- различные применения (регулятор соотношений газ/воздух, ноль-регулятор);
- встроенный фильтр на 50 микрон;
- большой ресурс службы.
Со склада и под заказ доступны регуляторы давления газа Madas для установок разной мощности и назначения. Обращайтесь, чтобы узнать больше информации.
