Описание

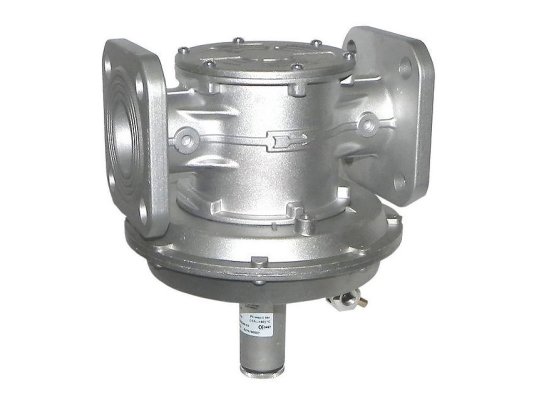

Регулятор давления газа Madas AG25R служит для точного регулирования давления подачи газа на горелку, обеспечения эффективной и безопасной работы топочного оборудования. Используется в качестве регулятора соотношений газ/воздух и ноль-регулятора. Подходит для установок с давлением в газовой магистрали до 500 мбар. Характеризуется высоким уровнем герметичности, надежной конструкцией, широкими возможностями регулирования. Подходит только для горизонтального монтажа.
Рабочая среда
Регулятор давления предназначен для сборки газовых котлов и теплогенераторов, сжигающих природный газ по ГОСТ 5542-87 и другие неагрессивные сухие газы.
Основные характеристики:
- соответствие европейским нормам безопасности, сертификация по EN 88-2;
- давление газа на выходе из регулятора: от 2 до 120 мбар;
- крепление на фланцевые соединения DN 25;
- давление газа: не более 500 мбар;
- диапазон настройки соотношения газ: воздух: от 1:1 до 1:10;
- максимальная пропускная способность: 90 нм 3/ч;
- класс «А» герметичности по европейскому нормативу EN 88-2;
- очистка газа от посторонних примесей и грязи, степень фильтрации 50 мкм, класс G2 по EN 779;
- выход к линии управления Rp 1/4;
- размещение только на горизонтальной трубе с пружиной, направленной вниз;
- допустимый температурный диапазон: -15.+60 °C;
- управление мощностью горелки корректировкой подачи воздуха;
- срок эксплуатации: 40 лет.
Область применения
Регулятор давления газа применяется для комплектации газового оборудования, требующего подачи газа под давлением меньшим, чем давление воздуха. Применяется в качестве устройства регулирования соотношения газ/воздух при образовании газовоздушной смеси, а также как ноль-регулятор.
Особенности конструкции
Регулятор произведен из материалов, стойких к интенсивным нагрузкам, перепадам температур, составу газов. Корпус отлит из сплава алюминия, рабочие узлы и уплотнения выполнены из латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, стекловолокна с 30% нейлона, алюминия 11S, газонепроницаемого NBR-каучука, виледона.
Внутри корпуса находятся рабочая пружина регулировки давления, устройство соотношения газ/ воздух, байпас, винт калибровки нуля, раструб, заглушка, крышка, винт настройки соотношения газ/воздух. Предусмотрена трубка для присоединения к воздуховоду, штуцер для контроля давления. На корпус нанесена стрелка, указывающая направление потока, что необходимо учитывать при монтаже.
Место размещения
Регулятор давления газа устанавливается в помещениях, соответствующих требованиям ГОСТ Р 51330.9-99 (зона 1 по квалификации взрывоопасных объектов). Не может использоваться в местах с агрессивной средой, действующей разрушающе на металлические части конструкции и уплотнения.
Обслуживание регулятора
В процессе эксплуатации необходимо промывать/ заменять фильтр (через месяц после начала работы и каждые 5 лет), заменять мембрану и пружину (раз в 5 и 20 лет соответственно), контролировать выходное давление. После разборки конструкции заново проводится настройка регулятора.
Достоинства:
- герметичная конструкция, класс «А»;
- стабильное давление, точное поддержание заданного соотношения газ/воздух;
- очистка газа от примесей, защита от повреждений;
- широкий диапазон регулирования;
- различные варианты применений (регулятор соотношений, ноль-регулятор);
- 40-летний ресурс службы.
У нас можно купить регуляторы давления газа для различных установок и широкого спектра задач регулирования.
