Описание

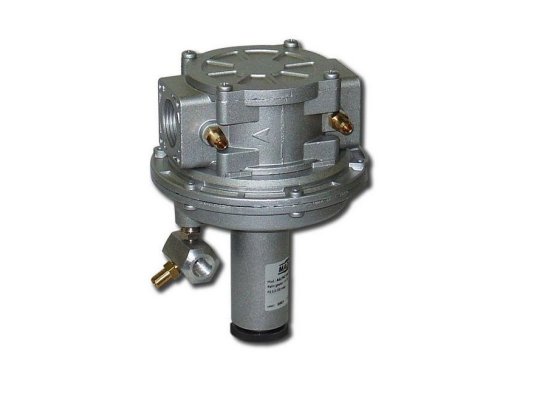

Регулятор давления газа Madas AGP03R применяется для сборки промышленного оборудования, потребляющего природный газ и другие инертные газы. Сертифицирован по европейским стандартам. Для поддержания необходимого давления на выходе осуществляется настройка соотношения газ/воздух в диапазоне 1:1…1:10. Регулятор рассчитан на давление в распределительной сети до 0,5 бар.

Характеристики и особенности:

• доступный диапазон регулировки давления: 2-120 мбар;
• резьбовой способ соединения Rp 3/4;
• давление перед регулятором: до 500 мбар;
• регулировка соотношения газ: воздух от 1:1 до 1:10;
• пропускная способность: до 30 нм 3/ч;
• положение на трубопроводе: только горизонтальное, пружиной вниз;
• диапазон эксплуатационных температур: -15.+60 °C;
• очистка от загрязнений более 50 мкм на входе потока;
• эксплуатация в течение 40 лет при замене основных деталей.

Применение

Регулятор давления используется для промышленных установок, работающих на природном газе по ГОСТ 5542-87, воздухе, неагрессивных сухих газах. Выходное давление регулируется в соответствии с установленным соотношением газ/воздух. Мощность горелки изменяется при воздействии на устройство подачи воздуха. Регулятор может выполнять функцию ноль-регулятора.

Конструкция и материалы

Регулятор давления газа собран в корпусе из алюминиевого литья. Для монтажа в систему оснащен отверстиями с внутренней резьбой. Изготовлен из материалов, стойких к составу газообразной среды, коррозии, износу. Детали и уплотнения произведены из латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной стали, NBR-каучука, стекловолокна с 30% нейлона, виледона.

Конструкция состоит из корпуса, регулировочной пружины, устройства соотношения газ/ воздух, байпаса, раструба, винта регулировки выходного давления, заглушки, трубки подсоединения к воздуховоду, штуцера для контроля давления. На корпус нанесена стрелка, которую необходимо направить к горелке при установке регулятора.

Требование к рабочему помещению

Регулятор давления газа пригоден для эксплуатации в помещениях зоны 1 по ГОСТу Р 51330.9-99. Недопустимо размещать регулятор в местах, где окружающая среда негативно воздействует на материал конструкции и уплотнений и может вызвать их разрушение.

Регулярное обслуживание

Регулятора Madas AG прослужит заявленный производителем срок при своевременном обслуживании и замене деталей. Ежегодно необходимо проверять выходное давление, по истечении одного месяца после ввода в эксплуатацию, а затем каждые 5 лет – менять или очищать от грязи фильтр. Замена рабочей мембраны и пружины осуществляется через 5 и 20 лет службы соответственно. После разборки конструкции требуется повторная настройка рабочих параметров регулятора.

Достоинства:

• поддержание давления на необходимом уровне с учетом настройки;
• соответствие европейским стандартам EN 88-2;
• очистка газа от посторонних примесей;
• широкий диапазон настройки выходного давления;
• длительная служба.
