Описание

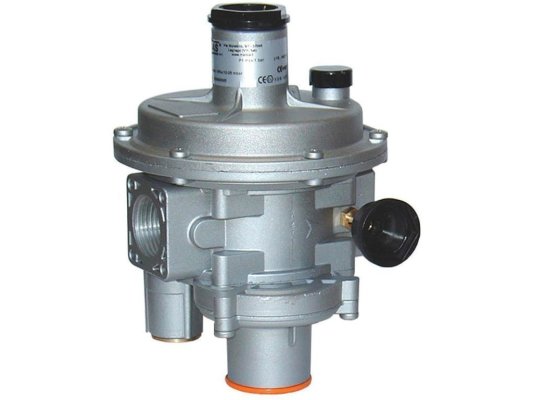

Регулятор давления газа Madas FB02Z 105 применяется в системах с небольшим расходом газа для регулирования давления и поддержания на постоянном уровне. Рассчитан на давление в главной магистрали до 6 бар. Преимуществом является широкая комплектация и морозостойкое исполнение.

Версия «Стандарт» оснащается устройствами:

• входным газовым фильтром, удерживающим частицы грязи размером от 50 микрон;
• предохранительно-запорным клапаном по превышению/ недостаточности давления (или отсутствию давления);
• предохранительно-сбросным клапаном для стравливания небольшого количества газа при непродолжительном превышении давления установленного значения;
• компенсационной мембраной, стабилизирующей входное давление;
• заменяемой пружиной регулирования давления.

Применение

За счет универсальных характеристик и оснащенности комбинированный регулятор пригоден для бытовых и промышленных газовых установок с небольшим потреблением газа. Используется для метана, сжиженного газа, азота и другой не коррозионной среды.

Основные характеристики:

• комбинированный регулятор серии «Стандарт» с седлом диаметром 17 мм;
• максимальное входное давление: 6000 мбар;
• пропускная способность: от 0,1 до 100 нм 3/ч;
• настройка исходящего давления в диапазоне: 10-25 мбар;
• отклонение точности регулирования: ±10%;
• настройка ПЗК в пределах: 7-20 мбар/ 12-70 мбар;
• срабатывание ПСК в диапазоне 15-35 мбар;
• класс «А» герметичности по европейским нормам EN 88-2;
• время закрытия ПЗК 1 сек.;
• резьбовые отверстия Rp 1/2 для присоединения к трубопроводу;
• линейное соединение;
• минимальная/ максимальная температуры: -40/ +60 °C;
• горизонтальное или вертикальное расположение;
• место размещения: зона 1 или 2 взрывоопасности по ГОСТ.
• Материалы корпуса и деталей
• Конструкция произведена из материалов, стойких к перепадам температур, коррозии, составу газов: оцинкованной нержавеющей стали, латуни ОТ-58, алюминия 11S, стекловолокна с 30% нейлона, штампованного алюминия. Электрофильтр изготовлен из виледона, уплотнения – из NBR-каучука.

Особенности размещения

Регулятор нельзя устанавливать в местах, где внешняя среда агрессивно воздействует на материалы конструкции (сталь, алюминий, каучук). При уличном размещении необходимо исключить воздействие атмосферных осадков.

В помещениях с недостаточным притоком свежего воздуха следует предусмотреть отвод стравленного газа наружу.

Достоинства:

• комбинированная конструкция с защитными клапанами;
• встроенный фильтр для очистки газа;
• поддержание постоянного давления «после себя»;
• высокий уровень герметичности, класс «А»;
• широкий диапазон рабочих температур;
• установка на горизонтальный или вертикальный трубопровод;
• 2-летнияя гарантия производителя.

Регуляторы давления газа Madas FB доступны в исполнении: Z – линейное (прямое), R, F – угловое, M – U-образное соединение. Серия «Стандарт» ограничена настройкой исходящего давления 900 мбар и расходом 100 нм 3/ч. Модификации с давлением от 170 мбар оснащены усиленной мембраной.
