Описание

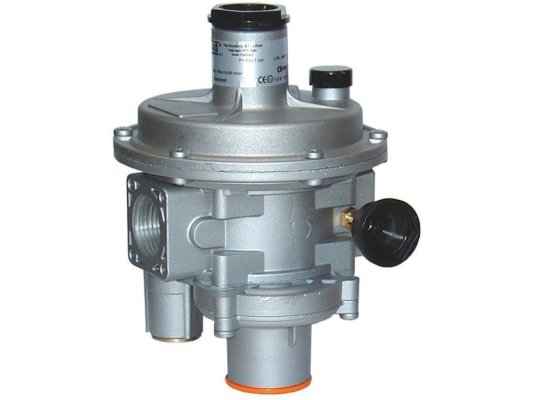

Регулятор давления газа Madas FB03Z 130 понижает давление с учетом настройки пружины и поддерживает на постоянном уровне независимо от перепадов давления в газовой магистрали. Предназначен для оснащения бытовых и промышленных установок с небольшим расходом, функционирующих на инертных некоррозийных газах. Входит в линейку комбинированных устройств с фильтром и защитными клапанами.

Особенности регуляторов «Стандарт»

Конструкция включает:

• интегрированный газовый фильтр со способностью очистки 50 микрон;
• предохранительно-запорный клапан по избыточному/ недостаточному выходному давлению (или отсутствию давления);
• предохранительно-сбросной клапан для стравливания избыточного давления;
• компенсационную мембрану, стабилизирующую давление;
• заменяемую пружину регулирования исходящего давления;
• корпус с соединением: Z – линейным (прямое), R, F – угловым, M – U-образным.

Корпус и детали регулятора произведены из оцинкованной нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, латуни ОТ-58, штампованного алюминия, виледона (вставка фильтра), NBR-каучука (уплотнения).

Виды газа

Регулятор давления Madas FB используется для некоррозионных газов, включая метан, азот, сжиженный газ и другие сухие газы по ГОСТ 5542-87.

Основные параметры:

• комбинированный регулятор с седлом диаметром 17 мм;
• настройка выходного давления в диапазоне: 90-170 мбар;
• регулирование давления с точностью: ±10%;
• минимальная пропускная способность: 0,1 нм 3/ч;
• настройка давления ПЗК в пределах: 50-110 мбар/ 120-260 мбар;
• давление срабатывания ПСК: 100-230 мбар;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• срабатывание ПЗК (отсечение потока) 1 сек.;
• резьбовые отверстия Rp 3/4 для монтажа на трубопровод;
• линейное (прямое) соединение;
• минимальная/ максимальная температура эксплуатации: -40/ +60 °C;
• горизонтальный или вертикальный монтаж;
• место размещения: зона 1 или 2 взрывоопасности, в помещении или на улице.

В помещениях с плохой вентиляцией необходимо предусмотреть вывод стравленного газа наружу.

Достоинства:

• стабильное выходное давление газа;
• предохранительные клапаны (запорный и сбросной);
• встроенный газовый фильтр;
• высокий уровень герметичности, класс «А»;
• адаптация к низкотемпературной эксплуатации;
• вариативность монтажной ориентации;
• 2-летний срок гарантийного обслуживания.

Регуляторы давления газа Madas серии «Стандарт» выпускаются с обычной и усиленной рабочей мембраной, диапазоном выходного давления 10-900 мбар, максимальным расходом 100 нм 3/ч.
