Описание

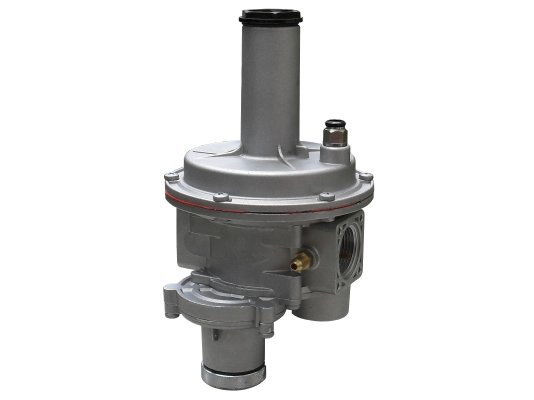

Регулятор давления газа Madas FBH02Z 110 используется в промышленных установках редуцирования давления неагрессивного сухого газа. Входит в линейку комбинированных устройств со встроенным фильтром и защитными клапанами. Стабилизирует и поддерживает выходное давление на заданном уровне при изменяющемся давлении в магистрали.
Виды газа
Регулятор подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими госстандарту 5542-87. Доступны модификации для биогаза и агрессивных газов (с маркировкой В и W).
Рабочие параметры:
- комбинированный регулятор прямого действия;
- давление перед регулятором: не более 6000 мбар;
- настройка выходного давления от 900 до 1500 мбар;
- точность регулирования ±10 %;
- диапазоны срабатывания запорного клапана: 1000-2000 мбар/ 600-800 мбар;
- настройка сбросного клапана в пределах: 1100-2500 мбар;
- минимальная пропускная способность: 0,1 нм 3/ч;
- класс «А» герметичности по стандартам EN 88-2, работа без утечек;
- время закрытия ПЗК 1 сек.;
- прямое (линейное) соединение (литера Z);
- отверстия с внутренней резьбой Rp 1/2;
- горизонтальная или вертикальная ориентация (рекомендуется вверх пружиной);
- эксплуатационные температуры: -40.+60 °C;
- место установки: зоны 1 или 2 взрывоопасности по ГОСТ.
Основные комплектующие
Комбинированный регулятор Madas FBH оснащен:
- предохранительно-запорным клапаном (ПЗК) для прерывания подачи газа при недопустимом снижении (отсутствии) или повышении контролируемого давления;
- предохранительно-сбросным клапаном (ПСК), который стравливает газ через специальное отверстие при кратковременном превышении давления заданной величины;
- встроенным фильтром 50 мкм для очистки газа от загрязнений.
Особенности размещения
Комбинированный регулятор не пригоден для эксплуатации в местах, где внешняя среда способна вызвать разрушение металлических частей конструкции и уплотнений.
Техобслуживание
Средний срок службы регулятора составляет 40 лет. Каждые полгода выполняются замеры исходящего давления и пределов срабатывания ПСК, ПЗК. Через 5 лет/ 20 лет заменяется мембрана регулятора, мембрана ПЗК / пружины.
Достоинства:
- комбинированное устройство с запорным и сбросным клапанами;
- стабильное выходное давление газа при скачках давления в магистрали;
- быстрое срабатывание запорного клапана;
- безопасная эксплуатация при низких температурах воздуха;
- высокий уровень герметичности;
- горизонтальное или вертикальное размещение;
- 2-летняя гарантия завода.
Регуляторы давления газа Madas FBH выпускаются с различными вариантами соединений: Z – линейное, F – вход снизу, выход сбоку, R – вход сбоку, выход вниз, M – вход снизу, выход вниз. Вся актуальная линейка регуляторов давления представлена в каталоге.
