Описание

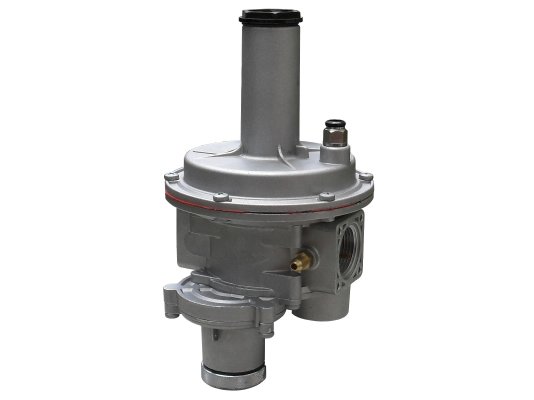

Регулятор давления газа Madas FBH03Z 110 служит для сборки и безопасного регулирования давления в системах промышленной подачи газа. Входит в серию комбинированных устройств с фильтром и предохранительными клапанами (сбросным и запорным). Стабилизирует и поддерживает давление «после себя» на необходимом уровне при изменяющемся давлении в главной магистрали.

Виды газа

Регулятор давления Madas FBH используется для метана, пропан-бутана, азота, воздуха и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Версии для биогаза и агрессивных газов в специальном исполнении обозначены литерой В и W.

Рабочие параметры:

• комбинированный регулятор прямого действия с точностью регулирования ±10 %;
• давление на входе в регулятор: не выше 6000 мбар;
• диапазон регулировки давления пружины: 900-1500 мбар;
• настройка давления срабатывания ПЗК: 1000-2000 мбар/ 600-800 мбар;
• диапазон давления срабатывания ПСК: 1100-2500 мбар;
• минимальная пропускная способность: 0,1 нм 3/ч;
• герметичная конструкция класса «А» по EN 88-2;
• время закрытия ПЗК 1 сек.;
• отверстия с внутренней резьбой Rp 3/4 , линейное соединение;
• монтаж в горизонтальном (рекомендуемое) и вертикальном положении;
• эксплуатация в условиях температур -40.+60 °C;
• место размещения: зоны 1 или 2 взрывоопасности;
• заявленный ресурс: 40 лет.

Основные элементы комбинированного регулятора

Регулятор давления Madas FBH оснащен:

• предохранительно-запорным клапаном (ПЗК), предназначенным для прерывания подачи газа при аварийном превышении или недостаточности контролируемого давления;
• предохранительно-сбросным клапаном (ПСК), который выпускает небольшой объем газа через отверстие при кратковременном скачке давления;
• встроенным фильтром степенью фильтрации 50 m для удаления загрязнений;
• компенсационной мембраной для стабилизации входного давления;
• регулируемой пружиной с предварительным сжатием.

Конструкция произведена из материалов, стойких к перепадам температур, высокому давлению среды, составу газов: оцинкованной нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, латуни ОТ-58, штампованного алюминия, NBR-каучука.

Важно! Материал конструкции не рассчитан на воздействие агрессивной среды.

Область применения

Регулятор давления Madas FBH03Z применяется в системах редуцирования давления в промышленных установках, на газорегуляторных пунктах, газораспределительных станциях и других объектах газоснабжения.

Достоинства:

• комбинированное устройство с предохранительными клапанами;
• высокий уровень герметичности конструкции;
• широкий диапазон регулирования давления;
• быстрое срабатывание запорного механизма;
• стабильное выходное давление газа при перепадах давления в магистрали;
• безопасная эксплуатация в условиях низких температур;
• вариативность монтажного положения;
• 2-летняя заводская гарантия.

. В серию входят модификации с соединением: Z – линейным, F, R – угловым, M – U-образным. Все актуальные модели представлены в каталоге.
