Описание

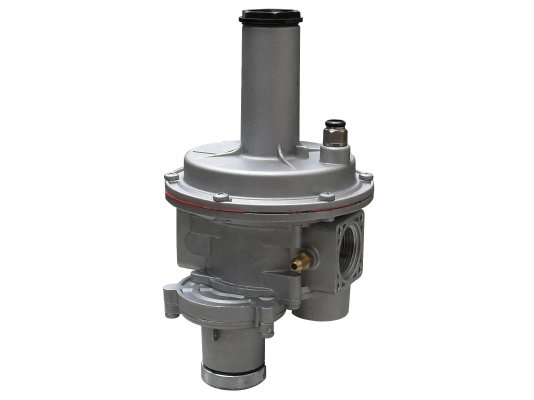

Регулятор давления газа Madas FBH03Z 120 служит для редуцирования и автоматического поддержания давления на постоянном уровне, несмотря на колебания давления в распределительной сети и изменения расхода газа. Оснащен регулируемой пружиной для задания выходного давления. В состав регулятора входит предохранительный запорный механизм, прерывающий подачу газа при аварийном повышении или недостаточности контролируемого давления. Дополнительный сбросной клапан срабатывает при непродолжительном скачке давления, сбрасывая небольшой объем газа в атмосферу.
Рабочая среда
Регулятор давления применяется для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны версии в специальном исполнении для биогаза и агрессивных газов (с маркировкой В и W в названии).
Основные параметры:
- регулятор прямого действия комбинированной конструкции;
- давление в главной магистрали: до 6000 мбар;
- настройка выходного давления от 1500 до 1800 мбар;
- регулирование с точностью ±10 %;
- настройка давления срабатывания ПЗК: 1800-3300 мбар/ 600-800 мбар;
- пределы срабатывания сбросного клапана: 1700-2800 мбар;
- минимальный расход газа: 0,1 нм 3/ч;
- герметичное исполнение, класс «А» по стандарту EN 88-2;
- время закрытия ПЗК 1 сек.;
- прямое (линейное) соединение, отверстия с внутренней резьбой Rp 3/4;
- установка на горизонтальный или вертикальный трубопровод;
- продолжительность службы: 40 лет.
Рекомендуемое положение пружины – вертикально вверх. При размещении в другой ориентации рабочий ресурс регулятора сокращается.
Оснащение
В комбинированную конструкцию входят:
- предохранительно-запорный клапан (ПЗК), перекрывающий поток газа при недопустимо низком/ высоком выходном давлении (или отсутствии давления);
- предохранительно-сбросной клапан (ПСК), выпускающий излишнее количество газа через сбросное отверстие при кратковременном скачке давления;
- фильтр грубой очистки, удерживающий частицы грязи размером от 50 мкм;
- компенсационная мембрана для стабилизации давления;
- регулируемая пружина для задания выходного давления.
Особенности эксплуатации
Комбинированный регулятор рассчитан на эксплуатацию при температурах окружающего воздуха -40.+60 °C. Устанавливается в зоны 1 или 2 взрывоопасности. Не подходит для размещения в местах с агрессивной внешней средой, способной вызвать разрушение корпуса и конструктивных элементов регулятора.
Применение
Регулятор давления Madas FBH используется в крупных промышленных установках редуцирования давления газа. Входит в состав газорегуляторных пунктов, газораспределительных станций и других объектов газоснабжения.
Достоинства:
- постоянное выходное давление;
- защитные клапаны для повышения безопасности эксплуатации;
- быстрое срабатывание ПЗК ( 1 сек.);
- встроенный газовый фильтр;
- высокий уровень герметичности;
- компенсация входного давления;
- горизонтальное или вертикальное положение в системе;
- широкий диапазон эксплуатационных температур;
- 2-летнее гарантийное обслуживание.
Линейка FBH
Регуляторы давления газа Madas линейки FBH имеют разные варианты соединений: маркировка Z – линейное, F, R – угловое, M – U-образное. Доступны другие диапазоны настройки выходного давления и размеры соединений (DN 32 – DN 100).
