Описание

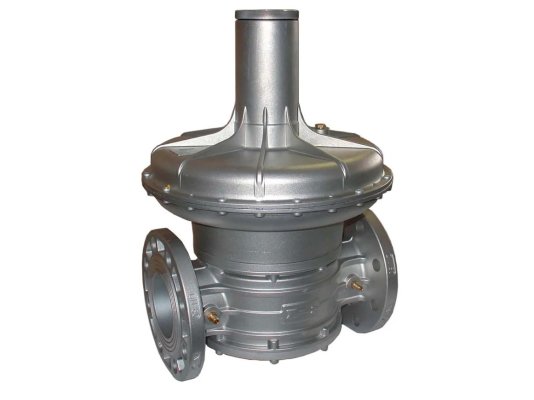

Регулятор давления газа Madas FC10 010 понижает и поддерживает стабильные выходные параметры давления независимо от давления в газораспределительной сети. Рассчитан на интенсивную промышленную эксплуатацию, давление рабочей среды. Используется в составе топочного оборудования с давлением в газовой магистрали до 1 бар. Является важным элементом системы автоматического регулирования давления газа, обеспечивает необходимый расход для эффективной работы горелки. Модель со встроенным фильтром.
Основные характеристики:
- диапазон регулировки пружины: 7-16 мбар;
- максимальное давление в газораспределительной сети: 1000 мбар;
- фильтр для очистки газа от примесей размером более 50 мкм, класс G2 (по EN 779);
- интеграция в систему с помощью фланцев DN 100;
- расход газа: не менее 0,1 м 3/час для нормальной работы регулятора;
- класс герметичности: А;
- температурный диапазон: -40.+60 °C;
- температура на поверхности корпуса: максимум +60 °C;
- срок эксплуатации: 40 лет при условии обслуживания и замены отдельных деталей.
Виды газа
Регулятор давления рассчитан на работу с природным, бытовым, сжиженным газом, азотом, воздухом и другими нейтральными сухими газами.
Особенности серии FC
- Конструкция в высокопрочном корпусе из сплава алюминия с фланцевыми соединениями, штуцерами для замеров давления, с деталями и уплотнениями из латуни, стали марки 430 F, алюминия, нержавеющей оцинкованной стали, бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, виледона. Исполнение для низкотемпературной эксплуатации, до -40 °C.
- Основные элементы регулятора: корпус, фильтр на входе, пружина регулировки выходного давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, встроенный импульс, уплотнения, штуцеры, фланцевые выходы.
- Регулятор понижает давление до заданного значения с учетом настройки пружины. Параметры давления устанавливаются под контролем манометра.
Монтаж
Регулятор давления может монтироваться на горизонтальный или вертикальный газопровод. Размещается перед горелкой. Конструкция рассчитана на эксплуатацию внутри помещений (зона 2 взрывоопасности по ГОСТ Р 51330.9-99). Не подходит для мест с агрессивной внешней средой, способной разрушить алюминий, сталь, каучук.
На корпус регулятора нанесена стрелка, указывающая направления потока. При монтаже требуется исключить попадание внутрь устройства грязи и посторонних предметов. Все действия должен выполнять специалист соответствующей квалификации.
Достоинства:
- поддержание постоянного давления с учетом настройки пружины;
- фильтрация потока для защиты мембран и уплотнений от износа;
- широкий диапазон эксплуатационных температур;
- конструкция для высоких эксплуатационных нагрузок.
В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. По запросу возможно исполнение для работы с биогазом и попутным нефтяным газом.
