Описание

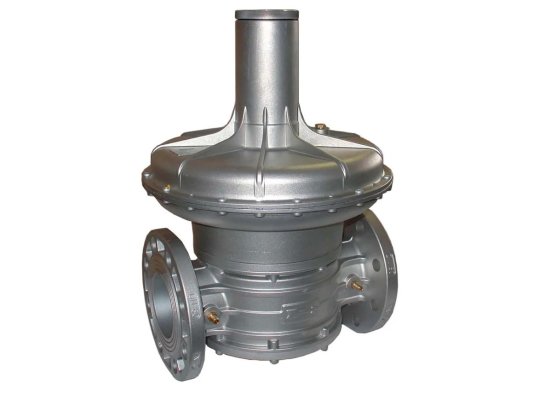

Регулятор давления газа Madas FC10 030 входит в состав системы автоматического управления работой горелки. Подходит для промышленных газовых установок с давлением в сети до 1 бар. Обеспечивает стабильное выходное давление в соответствии с настройкой пружины независимо от изменения давления в магистрали. Встроенный фильтр не допускает проникновение пыли и примесей, продлевает ресурс мембран и уплотнений. Установка в систему осуществляется с помощью фланцев.
Применение
Регулятор давления газа используется для оснащения оборудования, функционирующего на природном, сжиженном нефтяном газе, воздухе, азоте и других неагрессивных сухих газах.
Основные параметры:
- диапазон настройки пружины: 27-55 мбар;
- входное давление газа: до 1000 мбар;
- степень очистки фильтра: 50 мкм, класс фильтрации G2 по EN 779;
- монтаж с помощью фланцевых соединений, DN 100;
- минимальный расход газа: 0,1 м 3/час;
- класс герметичности: А;
- размещение в системе перед горелочным устройством;
- положение при монтаже: вертикально/ горизонтально;
- требование к рабочему помещению: 2-я зона взрывоопасности по ГОСТ Р 51330.9-99;
- диапазон эксплуатационных температур: -40.+60 °C;
- максимальная температура на поверхности корпуса:+60 °C;
- ресурс службы: 40 лет.
Важно!
Регулятор не рассчитан на работу в условиях агрессивной окружающей среды, способной разрушить материал конструкции.
Обслуживание
При эксплуатации регулятора необходимо периодически контролировать давление на выходе (каждый год), проводить очистку или замену фильтра (через месяц после начала эксплуатации и каждые 5 лет), заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно).
Особенности конструкции
Достоинства:
- стабильные характеристики давления;
- фильтрация потока, защита уплотнений и мембран от повреждений;
- возможность низкотемпературной эксплуатации;
- горизонтальный/ вертикальный монтаж;
- ресурс 40 лет.
Регуляторы давления газа с другими параметрами соединений и настройки пружины представлены в каталоге. Со склада и под заказ доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, модификации для биогаза или попутного нефтяного газа.
