Описание

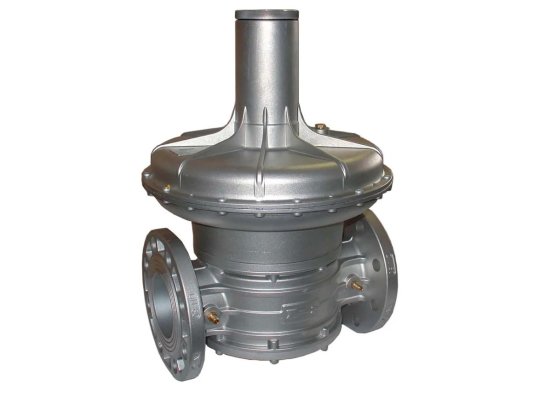

Регулятор давления газа Madas FC10 040 позволяет организовать надежную систему автоматического управления подачей газа на промышленную горелку. Понижает и поддерживает необходимые параметры давления газа перед поступлением на горелку для достижения оптимального расхода. Подходит для газовых установок с давлением в магистрали до 1 бар. Модификация со встроенным фильтром для дополнительной защиты от повреждений и увеличения ресурса эксплуатации.
Рабочая среда: природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, нейтральный газ (только сухие газы).
Основные параметры:
- регулировка пружины в диапазоне 55-130 мбар;
- фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
- применение для систем с давлением газа не более 1000 мбар;
- фланцевый способ соединения DN50;
- минимальный расход газа: 0,1 м 3/час;
- класс герметичности: А;
- минимальный расход газа для нормальной работы: 0,1 м 3/час;
- эксплуатационные температуры: -40.+60 °C;
- размещение непосредственно перед горелкой;
- положение на трубопроводе: вертикально/ горизонтально;
- место монтажа: помещения 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
- температура на поверхности: не выше +60 °C;
- срок эксплуатации: 40 лет.
Конструкция и особенности
Регулятор собран в алюминиевом корпусе с фланцевыми соединениями. Уплотнения произведены из NBR-каучука, обладающего газонепроницаемыми свойствами. Предохранительная, компенсационная и рабочая мембраны защищены от повреждений и износа за счет использования в конструкции регулятора фильтра, не пропускающего примеси и частицы грязи размером от 50 микрон.
Конструкция произведена из алюминия, латуни, стали марки 430 F, нержавеющей оцинкованной стали, виледона, стекловолокна с 30% нейлона, стойких к составу газообразной среды, коррозии, износу, низким температурам.
Выходное давление устанавливается в рамках рабочего диапазона пружины с помощью регулировочного винта. Для настройки требуется использовать манометр.
Монтаж
Регулятор давления подходит для размещения на горизонтальном и вертикальном трубопроводе. Устанавливается перед горелкой. Рабочее помещение должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Недопустимо использование регулятора в условиях агрессивного воздействия окружающей среды, разрушающей алюминий, сталь, каучук.
Достоинства:
- стабильное давление на горелку;
- фильтрация потока, защита от повреждений;
- конструкция для низкотемпературной эксплуатации;
- горизонтальное/ вертикальное размещение;
- 40-летняя служба.
У нас можно купить регуляторы давления для систем любой мощности и назначения. В каталоге мы подобрали регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с разными диапазонами настройки пружины. По запросу доступны модификации для биогаза и попутного нефтяного газа.
