Описание

Версия с пилотом

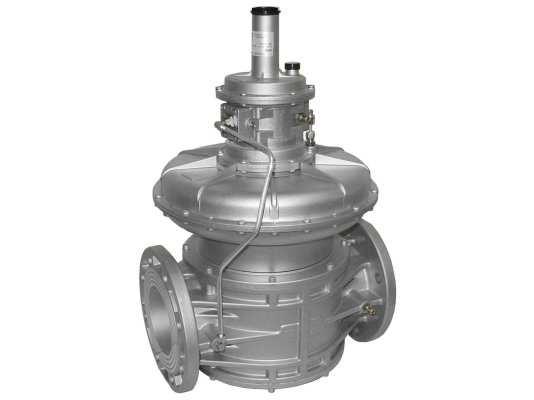

Регулятор давления Madas FC100055 060 применяется в составе газового оборудования для автоматического регулирования давления и поддержания постоянного значения на выходе, вне зависимости от входящего давления газа и расхода. Рассчитан на давление среды до 1000 мбар. Параметры исходящего давления регулируются в пределах от 200 до 600 мбар.

Особенности

• Регулятор оснащен износостойкой конструкцией, при изготовлении которой использованы алюминий, сталь, латунь, бутадиен-нитрильный каучук, виледон.
• На входе потока установлен газовый фильтр из нетканого материала, удаляющий все частицы грязи и примеси размером более 50 мкм. В конструкции предусмотрена пружина регулирования исходящего давления.
• Надежная фиксация регулятора осуществляется с помощью фланцев DN 100. Возможно размещение в горизонтальный или вертикальный газопровод.
• Для выбора выходных значений давления предусмотрен регулировочный винт. Настройка осуществляется под контролем манометра. Для присоединения контрольного прибора к корпусу прикреплен измерительный штуцер.
• Регулятор давления рассчитан на 40-летнюю эксплуатацию с необходимостью замены отдельных комплектующих: фильтра, мембраны, пружины с периодичностью, установленной производителем.

Эксплуатация и размещение

Регулятор давления Madas FC100055 060 служит для сборки установок, потребляющих природный газ, азот, воздух, биогаз и другие нейтральные виды газа. Газообразная среда не должна конденсироваться. Регулятор рассчитан на температуры от -40 до +60°С, что позволяет устанавливать его не только в помещениях, но и на открытых площадках. При уличном использовании обязательна защита от попадания осадков (навес, козырёк, шкаф).
