Описание

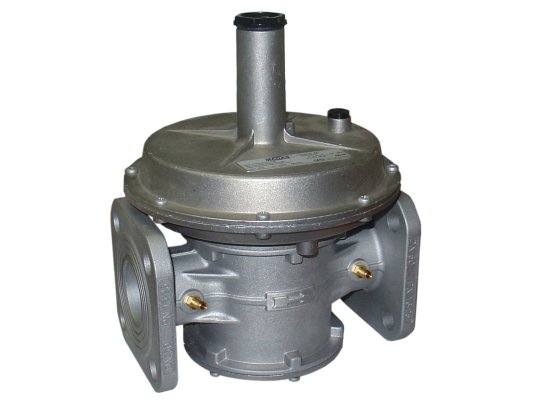

Регулятор давления газа Madas FC40 010 используется в промышленном теплогенерирующем оборудовании для автоматического понижения и поддержания давления газа на необходимом уровне при любом давлении в газораспределительной сети, но не более 1 бар. Входит в серию со встроенным фильтром грубой очистки. Монтаж в систему осуществляется с помощью фланцевых соединений.

Рабочая среда

Регулятор давления предназначен для оснащения промышленного оборудования, использующего метан, бытовой, сжиженный нефтяной газ, воздух, азот, нейтральные газы (только сухой газ). По запросу возможно исполнение для биогаза или попутного нефтяного газа.

Конструкция и эксплуатационные особенности

• Регулятор давления Madas собран в корпусе из алюминиевого сплава. Элементы конструкции произведены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, виледона, бутадиен-нитрильного каучука.
• Конструкция регулятора рассчитана на температурные перепады, промышленную интенсивную эксплуатацию, устойчива к химическим компонентам газа, коррозии, износу. Может эксплуатироваться при минусовых температурах, до -40 °C.
• Основными элементами являются: корпус, фильтр, пружина регулировки исходящего давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, штуцеры, фланцевые соединения, уплотнения.
• Давление на выходе из регулятора задается в рамках доступного диапазона пружины с использованием манометра.

Назначение

Регулятор применяется в промышленных установках с давлением на входе не более 1000 мбар. Служит для поддержания стабильных параметров давления независимо от давления газа/ воздуха во входящей магистрали.

Основные параметры:

• регулировка пружины в диапазоне 8-13 мбар;
• встроенный фильтр на 50 мкм класса G2 по EN 779;
• соответствие европейским стандартам безопасности EN 88-2
• фланцевое соединение DN 40;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• температурные ограничения (внешняя среда): -40.+60 °C;
• давление газа на входе в регулятор: не более 1000 мбар;
• поверхностная температура (максимальное значение): +60 °C;
• заявленный производителем срок эксплуатации: 40 лет.

Монтаж

Регулятор давления может встраиваться в горизонтальный и вертикальный трубопровод. Размещается перед горелкой. Помещение, в котором устанавливается регулятор, должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Недопустимо использование регулятора в местах, где внешняя среда способна разрушить алюминий, сталь, каучук.

Регулярное обслуживание

Техобслуживание регулятора заключается в контроле давления на выходе (ежегодно), замене или промывке фильтра (после ввода оборудования в эксплуатацию через месяц и затем каждые 5 лет), замене рабочей мембраны и пружины (раз в 5 и 20 лет соответственно).

Достоинства:

• стабильные выходные параметры давления на горелку;
• фильтрация потока, степень очистки 50 мкм;
• горизонтальный/ вертикальный монтаж;
• существенный эксплуатационный ресурс.

упить регуляторы давления с другими диапазонами давления и типами/ размерами отверстий для монтажа. В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. По запросу доступны модификации с усиленной мембраной, для систем с давлением на входе до 2 бар.
