Описание

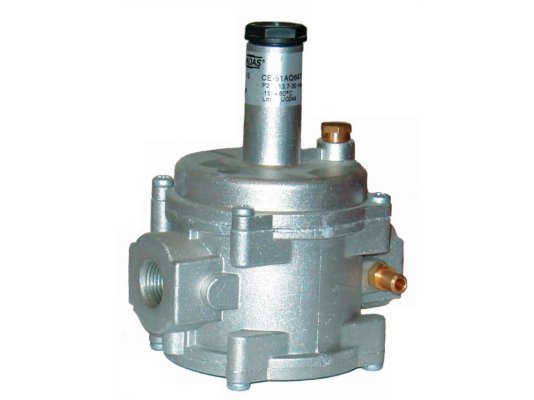

Регулятор давления газа Madas FR44CX 020 используется в газовых установках с давлением в магистрали до 300 мбар. Отвечает за понижение входного давления и поддержание на заданном уровне в соответствии с настройкой пружины. Давление после регулятора остаётся постоянным при изменении давления в распределительной сети. Модификация со встроенным фильтром.
Основные характеристики и особенности регулятора:
- настройка давления на выходе из регулятора в диапазоне 16-180 мбар;
- максимальное давление газа перед регулятором: 200-300 мбар;
- конструкция класса «А» герметичности по стандарту EN 88-2;
- резьбовой способ присоединения, внутренняя резьба Rp 1;
- встроенный фильтр на входе в регулятор, очистка от примесей размером 50 микрон;
- морозостойкость, эксплуатация при внешних температурах от -40 до +60 °C;
- монтаж в систему в горизонтальном или вертикальном положении;
- установка в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
- ТО фильтра (промывка/ замена) через месяц с начала работы, затем каждые 5 лет;
- заменяемые рабочая мембрана и пружина (через 5 лет и 20 лет службы);
- ресурс эксплуатации регулятора в сборе: 40 лет.
Рабочая среда
Регулятор давления рассчитан на работу с метаном, воздухом, бытовым газом, сжиженным нефтяным газом и другими неагрессивными сухими газами, отвечающими нормам ГОСТ 5542-87.
Область применения
Регулятор давления Madas FR разработан для сборки систем теплоснабжения бытового назначения. Встраивается в газовое оборудование с небольшим расходом газа (отопление коттеджей, квартир и пр.).
Исполнение
Регулятор адаптирован к низкотемпературной эксплуатации. Собран в алюминиевом корпусе. При изготовлении конструкции использованы материалы: штампованный алюминий, нержавеющая оцинкованная сталь, латунь ОТ-58, алюминий 11S, нержавеющая сталь марки 430 F, бутадиен-нитрильный каучук.
Важно! Конструкция не подходит для размещения в местах, где внешняя среда агрессивно воздействует на материалы корпуса и деталей.
Основные элементы регулятора давления: корпус, газовый фильтр, пружина регулирования давления, винт настройки под съемным защитным колпачком, рабочая и защитная мембраны, затвор, штуцер для контроля давления. Для правильной сборки на корпус регулятора нанесена стрелка, которая должна направляться в сторону газопотребляющего устройства.
Достоинства:
- постоянное давление газа независимо от входного давления;
- модификация с фильтром;
- высокий уровень герметичности, отсутствие утечек;
- морозостойкое исполнение, до -40 °C;
- размещение на горизонтальный или вертикальный трубопровод;
- 24 месяца гарантии производителя;
- долговечная служба (40 лет до замены в собранном виде).
- Линейка регуляторов Madas FR
В серию входят регуляторы давления газа с размерами соединений DN15-DN25, диапазонами настройки пружины от 13,7 до 200 мбар, для систем с давлением в магистрали подачи до 500 мбар (в зависимости от модификации: А, В, С, D, F). Вся линейка регуляторов давления представлена .
