Описание

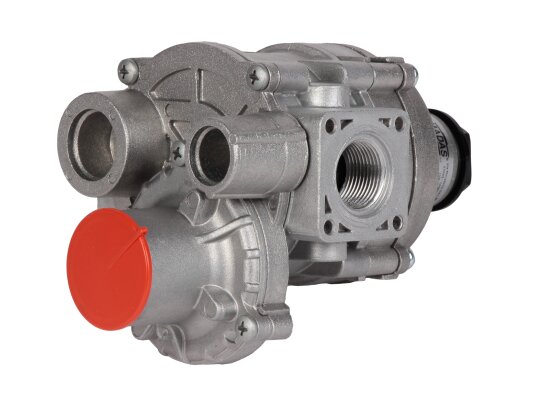

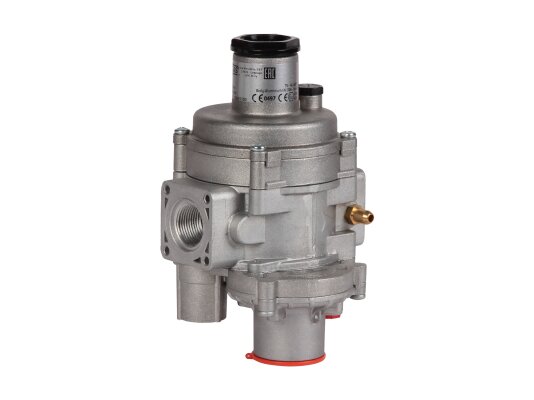

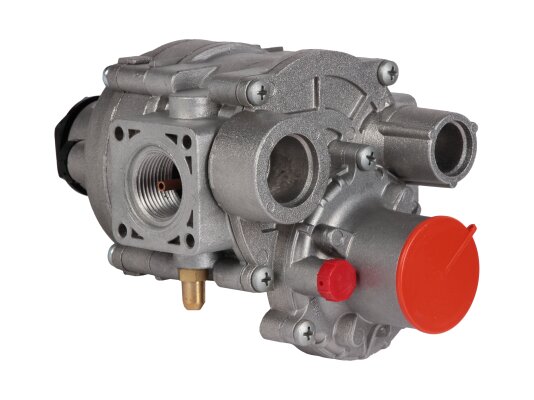

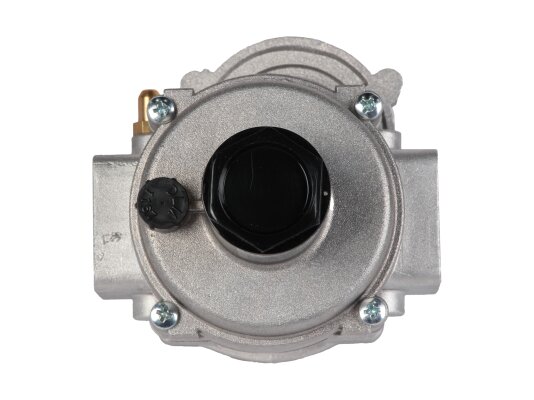

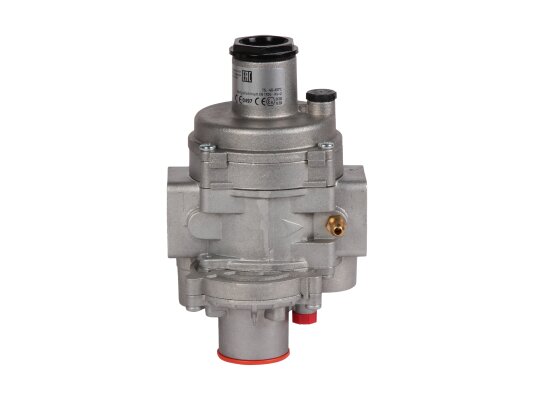

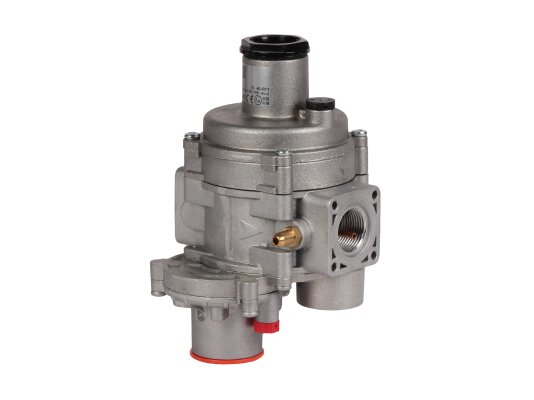

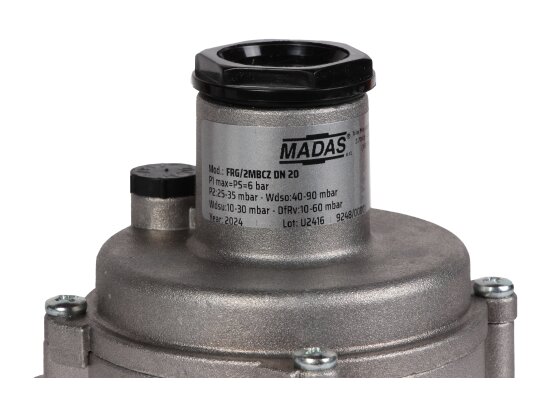

Регулятор давления газа Madas FBC03Z 120 предназначен для регулирования давления в бытовых и промышленных установках с небольшим объемом потребления газа. Понижает и автоматически поддерживает давление «после себя» на заданном уровне при любом входном давлении (не более 6 бар) и изменениях расхода. Входит в линейку комбинированных устройств с защитными клапанами и фильтром. Регулятор имеет уменьшенные размеры седла и пониженную пропускную способность по сравнению с версиями исполнения «Стандарт».

Регуляторы давления газа серии «КОМПАКТ» оснащены:

• газовым фильтром класса G 2 согласно EN 779 со способностью очистки 50 мкм;
• предохранительно-запорным клапаном по превышению/ недостаточности давления;
• предохранительно-сбросным клапаном для сброса газа при непродолжительном скачке давления;
• компенсационной мембраной, стабилизирующей исходное давление;
• заменяемой пружиной регулирования давления.

Применение

За счет универсальных характеристик и дополнительного оснащения регулятор пригоден для бытового и промышленного применения. Подходит для систем с небольшим потреблением газа, работающих на метане, сжиженном газе и других неагрессивных газах.

Основные параметры:

• комбинированный регулятор серии «Компакт» с седлом диаметром 14 мм;
• максимальное входное давление: 6000 мбар;
• настройка давления после регулятора: 25-35 мбар;
• допустимое отклонение точности регулирования: ±10%;
• настройка ПЗК в пределах: 10-30 мбар/ 20-90 мбар;
• время закрытия потока предохранительно-запорным клапаном 1 сек.;
• срабатывание ПСК в диапазоне 28-95 мбар;
• класс «А» герметичности по нормам EN 88-2;
• обслуживаемый (заменяемый) фильтр с фильтрующей вставкой из виледона;
• газонепроницаемые уплотнения из бутадиен-нитрильного каучука;
• пропускная способность: от 0,1 до 25 нм 3/ч;
• резьбовые отверстия Rp 3/4 для монтажа в систему;
• версия с прямым (линейным) соединением;
• допустимые рабочие температуры (окружающий воздух): -40.+60 °C;
• установка горизонтально или вертикально;
• место эксплуатации: зона 1 или 2 взрывоопасности по ГОСТ.

Особенности монтажа

Регулятор давления газа может встраиваться в систему в горизонтальном и вертикальном положении. Не подходит для размещения в местах с агрессивной средой, разрущающей сталь, алюминий, каучук. При эксплуатации в условиях открытого воздуха необходимо предусмотреть защиту от дождя, снега и т.д. В помещениях с плохой вентиляцией сбросную трубу от отверстия ПСК следует вывести наружу.

Достоинства:

• комбинированный регулятор с дополнительными устройствами безопасности;
• быстрое срабатывание предохранительного отсечного клапана;
• встроенный фильтр для очистки газа;
• стабильное выходное давление при изменяющемся давлении в сети;
• широкий диапазон эксплуатационных температур;
• герметичность конструкции класса «А»;
• горизонтальное или вертикальное размещение;
• 2-летнияя гарантия производителя.

Регуляторы давления газа Madas FBC доступны с разными диаметрами и типами соединений: модификации Z – прямое (линейное), R, F – угловое, M – U-образное.
