Описание

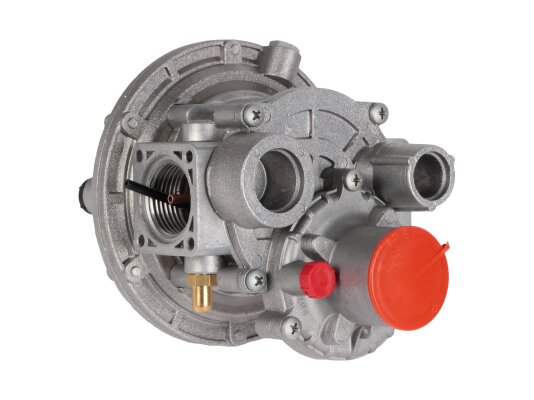

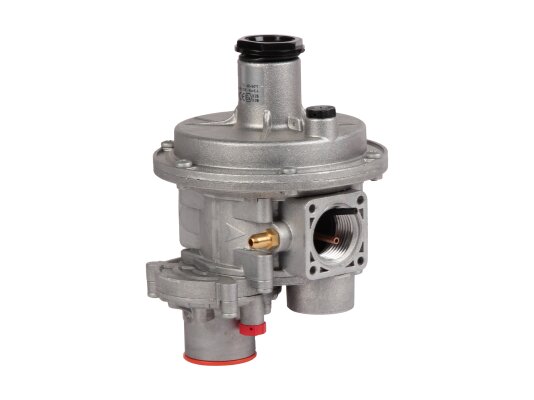

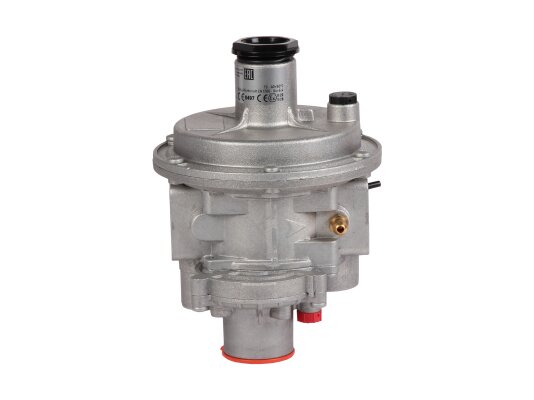

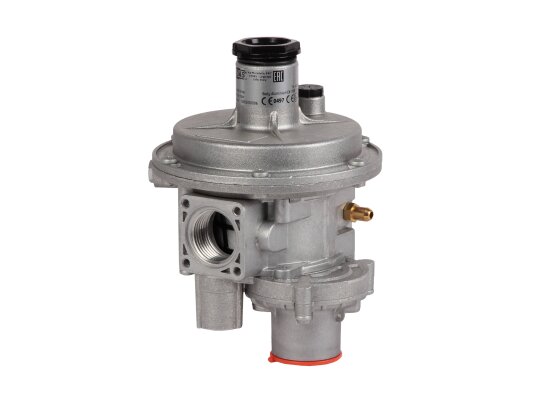

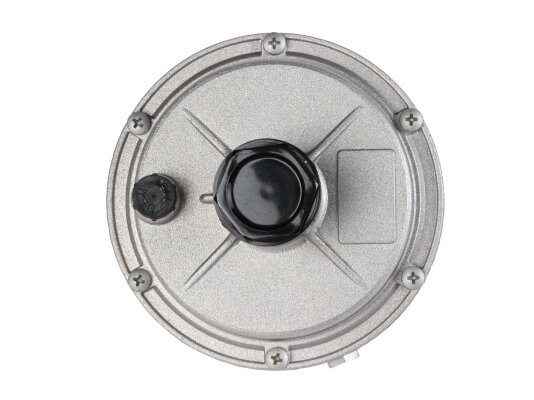

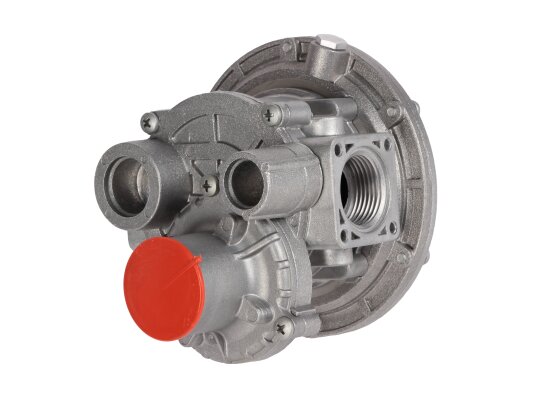

Регулятор давления газа Madas FB04Z 130 входит в серию комбинированных устройств со стандартным седлом и встроенным фильтром. Понижает давление газа с учетом настройки пружины и поддерживает постоянные выходные параметры независимо от скачков давления в газовой магистрали. Подходит для систем бытовой и промышленной подачи газа с небольшим расходом.

Особенности комплектации регуляторов «Стандарт»

В состав регулятора входят:

• предохранительно-запорный клапан, срабатывающий при избыточном/ недостаточном давлении (или отсутствии давления);
• предохранительно-сбросной клапан для стравливания избыточного давления при непродолжительном превышении заданного уровня давления;
• интегрированный газовый фильтр с глубиной очистки 50 микрон;
• компенсационная мембрана, стабилизирующая входное давление;
• предварительно сжатая пружина регулирования исходящего давления.

Регуляторы «Стандарт» собраны в корпусе с соединением: Z – линейным (прямое), R, F – угловым, M – U-образным. Изготовлены из оцинкованной нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, штампованного алюминия, латуни ОТ-58, виледона (фильтрующий элемент), NBR-каучука (уплотнения).

Виды газа

Регулятор давления Madas FB служит для работы с некоррозионными газами, включая метан, азот, сжиженный газ и другие сухие газы по ГОСТ 5542-87.

Основные характеристики:

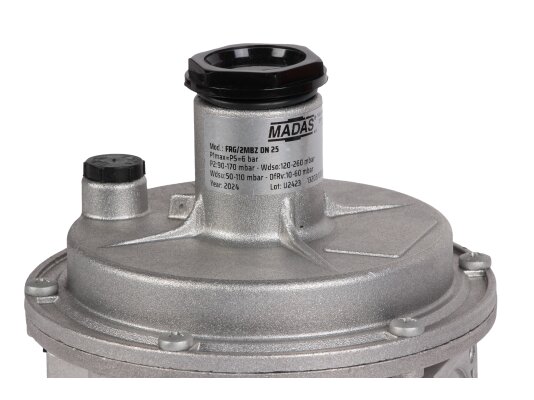

• настройка давления пружины в диапазоне: 90-170 мбар;
• регулирование выходного давления с точностью: ±10%;
• минимальный расход газа: 0,1 нм 3/ч;
• настройка давления ПЗК в диапазоне: 50-110 мбар/ 120-260 мбар;
• давление срабатывания ПСК: 100-230 мбар;
• исполнение класса «А» герметичности по EN 88-2;
• время срабатывания ПЗК (перекрытие потока к горелке) 1 сек.;
• стандартный размер седла (17 мм);
• резьбовые отверстия Rp 1 для крепления к трубе, линейное соединение;
• температурные ограничения, минимум/ максимум: -40/ +60 °C;
• горизонтальный или вертикальный монтаж в систему;
• установка в зонах 1 или 2 взрывоопасности внутри или вне помещения.

При недостаточной вентиляции следует предусмотреть вывод стравленного газа наружу.

Достоинства:

• стабильные выходные параметры давления;
• встроенные защитные клапаны (запорный и сбросной);
• обслуживаемый газовый фильтр;
• высокий уровень герметичности конструкции;
• адаптация к низким температурам окружающей среды;
• вариативность монтажа;
• 2-летняя гарантия завода.

Регуляторы давления газа серии Madas FB выпускаются со стандартным и уменьшенным седлом (версии «Стандарт» и «Компакт»), обычной и усиленной рабочей мембраной, разными диапазонами выходного давления, от 10 до 900 мбар.
