Описание

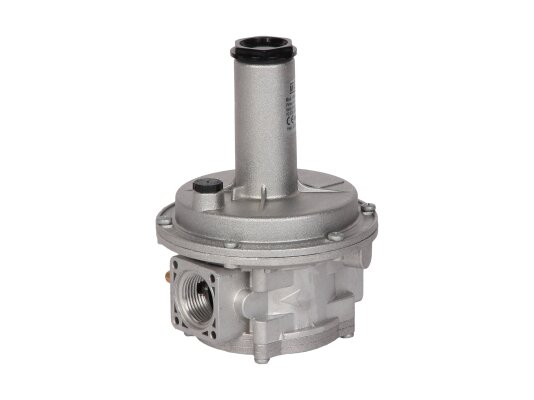

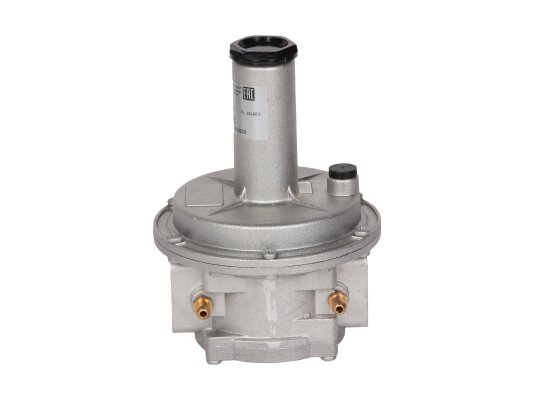

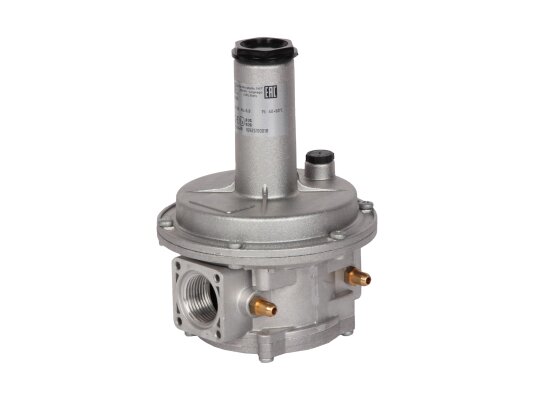

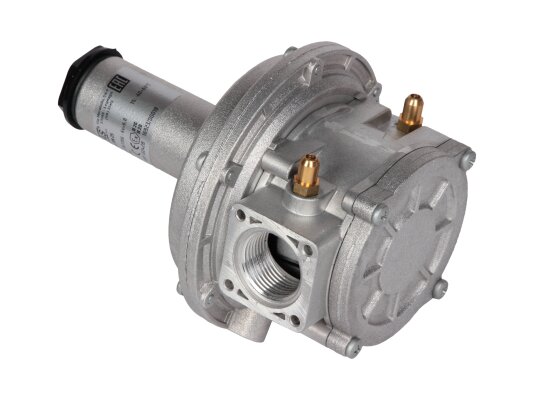

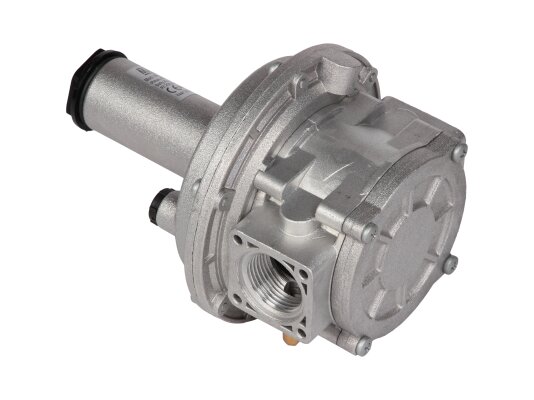

Регулятор давления газа Madas FC04 060 понижает давление и поддерживает стабильные параметры независимо от изменяющегося давления в газораспределительной сети. Предназначен для оснащения промышленного топочного оборудования с давлением газа в магистрали до 1 бар. Встраивается в систему автоматического регулирования давления газа перед подачей на горение. Фиксируется с помощью резьбовых соединений.

Особенности серии FC

• Конструкция в алюминиевом корпусе с деталями и уплотнениями из алюминия, латуни, нержавеющей стали (оцинкованной и марки 430 F), бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, виледона (материал фильтрующего элемента).
• Морозостойкое исполнение. Регулятор рассчитан на эксплуатацию при низких температурах, вплоть до -40 °C.

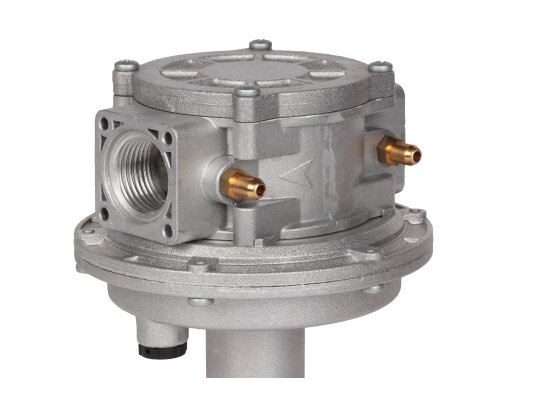

• Основные элементы конструкции: корпус, входной фильтр грубой очистки, пружина, предохранительная, компенсационная и рабочая мембраны. Для проверки давления на корпусе регулятора смонтирован штуцер. Соединение с элементами системы осуществляется на внутреннюю резьбу.
• Регулятор понижает давление до заданного значения с учетом настройки пружины. Параметры давления устанавливаются с использованием манометра.

Рабочая среда

Регулятор давления служит для сборки промышленных установок, функционирующих на природном, сжиженном газе, азоте, воздухе и других нейтральных сухих газах. По запросу предоставляются модификации для биогаза и попутного нефтяного газа.

Основные параметры:

• диапазон настройки пружины: 200-600 мбар;
• максимальное входное давление: 1000 мбар;
• встроенный фильтр со способностью очистки 50 мкм, класс G2 (по EN 779);
• присоединение с помощью резьбы, отверстие Rp 1;
• минимально допустимый расход газа: 0,1 м 3/час;
• класс герметичности: А;
• эксплуатационные температуры (окружающая среда): -40.+60 °C;
• максимальная поверхностная температура: +60 °C;
• продолжительность эксплуатации: 40 лет (отдельные элементы регулятора требуют периодической замены/ обслуживания).

Монтаж

Регулятор давления рассчитан на установку в горизонтальный и вертикальный газопровод. Размещается перед горелкой. Подходит для эксплуатации в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Из-за риска разрушения материалов конструктивных частей регулятора (алюминия, стали, каучука) запрещена эксплуатация в местах с агрессивной внешней средой.

На корпус регулятора нанесена стрелка, указывающая направление потока (к горелке). При установке следует исключить попадание внутрь регулятора грязи и мусора. Все действия должен выполнять специалист монтажной организации.

Достоинства:

• поддержание стабильных параметров давления после себя;
• очистка газа от грязи и примесей с помощью входного фильтра;
• герметичное резьбовое соединение;
• широкий диапазон настройки пружины;
• морозостойкое исполнение.

В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Обращайтесь, чтобы узнать больше информации.
