Описание

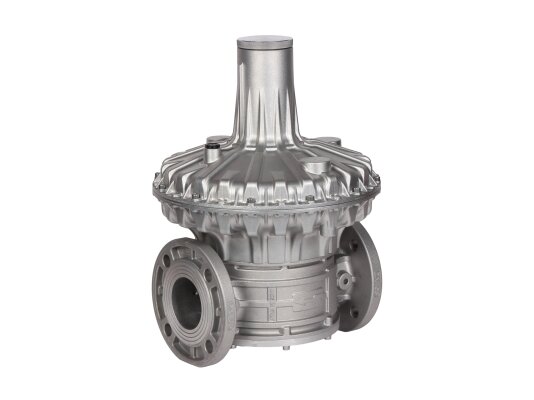

Регулятор давления газа Madas FC08 030 используется в автоматических системах управления подачей газа для стабилизации, регулирования и поддержания давления на необходимом уровне, достижения оптимального расхода. Предназначен для оснащения промышленных газопотребляющих установок с давлением в распределительной сети не более 1 бар. Оснащен фильтром, сдерживающим грубые примеси и пыль для защиты от преждевременного износа уплотнений и рабочей мембраны.

Рабочая среда

Регулятор давления служит для комплектации газового и другого оборудования, работающего на метане (ГОСТ 5542-87), бытовом, сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

Основные параметры и особенности:

• настройка давления подачи на горелку в диапазоне 22-50 мбар;
• допустимое давление в сети: не выше 1000 мбар;
• фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• фланцевое соединение DN65;
• пропускная способность: не менее 0,1 м 3/час;
• класс герметичности: А;
• диапазон температур окружающей среды: -40.+60 °C;
• температура на поверхности корпуса: не выше +60 °C;
• эксплуатационный ресурс: 40 лет (при условии своевременной замены фильтра, рабочей мембраны и пружины).

Подробнее о регуляторе давления

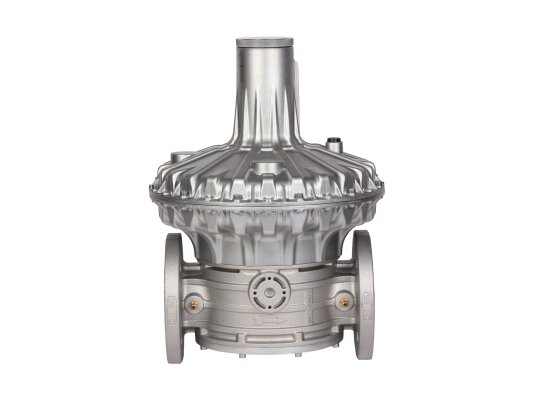

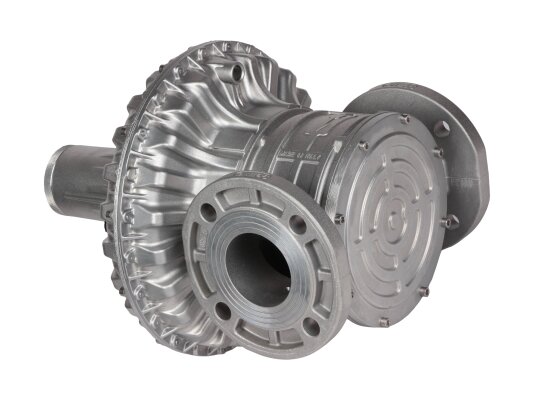

Регулятор оснащен алюминиевым корпусом, состоящим из верхней и нижней части. При изготовлении конструкции использованы материалы, стойкие к составу газов, низкотемпературному воздействию, давлению газа, коррозии (алюминий, латунь, нержавеющая сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона). На входе в регулятор смонтирован фильтр для удаления загрязнений размером от 50 мкм с фильтрующей вставкой из виледона.

Монтаж

Регулятор давления устанавливается на вертикальном или горизонтальном трубопроводе с помощью фланцев. Монтаж в систему редуцирования газа осуществляется перед газовой горелкой. Конструкция рассчитана на размещение внутри помещений 2-ой зоны взрывоопасности. Недопустимо использование регулятора в местах с агрессивным воздействием внешней среды, т. к. присутствует высокий риск разрушения конструктивных элементов и утечки газа.

Достоинства:

• стабильное выходное давление независимо от перепадов давления в сети;
• фильтр грубой очистки для защиты от повреждений и раннего износа;
• возможность установки в горизонтальный и вертикальный трубопровод;
• 40-летняя служба при условии техобслуживания и замены отдельных запчастей.

Регуляторы давления газа с другими типами/ размерами соединений и диапазонами настройки пружины можно выбрать Мы поставляем регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25- DN100, модели с усиленной мембраной.
