Описание

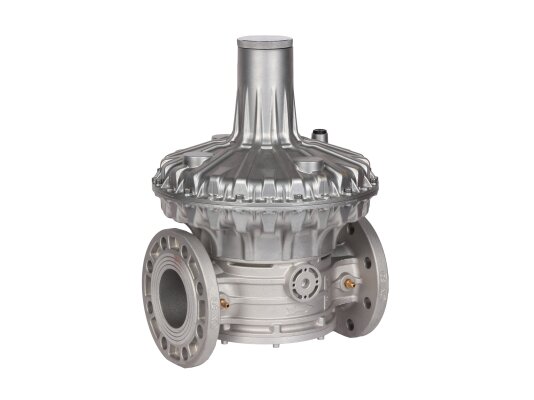

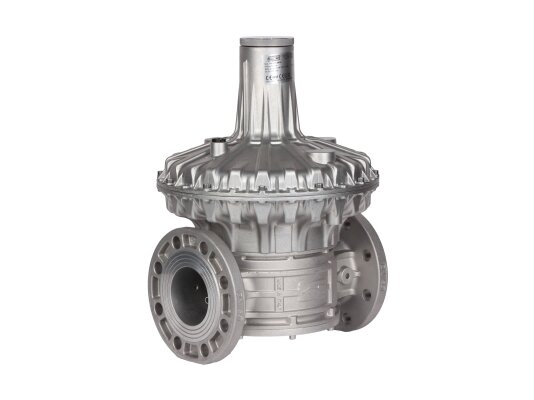

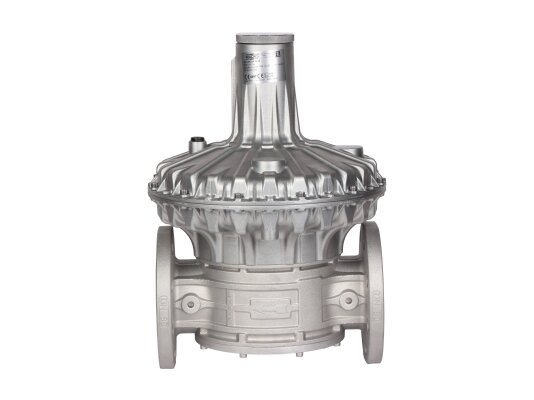

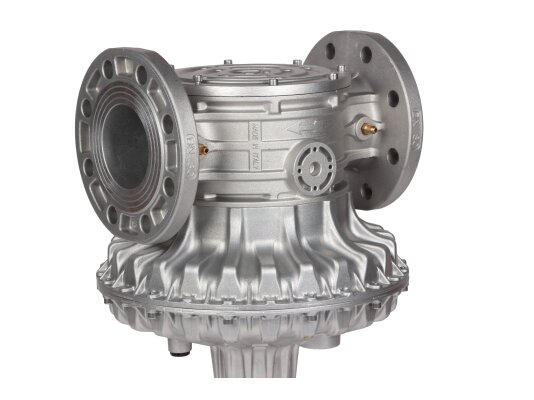

Регулятор давления газа Madas FC09 050 предназначен для промышленного применения. Отвечает за стабилизацию (понижение) и поддержание давления на заданном уровне для достижения необходимого расхода. Оснащен фильтром грубой очистки, предотвращающим проникновение механических частиц и примесей от 50 микрон внутрь устройства. Рассчитан на давление в магистрали подачи газа до 1 бар.

Основные характеристики:

• диапазон настройки давления после регулятора: 110-200 мбар;
• давление в газовой магистрали: не более 1000 мбар;
• класс фильтрации: G2 по EN 779;
• фланцевый способ присоединения, DN80;
• минимальный расход для нормальной работы: 0,1 м 3/час;
• класс герметичности: А;
• рабочие температуры: -40.+60 °C;
• температура на поверхности корпуса: до +60 °C;
• монтаж на вертикальный и горизонтальный трубопровод;
• соответствие европейским стандартам, сертификат ТР № С-IT.МГ0З.В.00093;
• размещение в помещениях 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
• ресурс эксплуатации: 40 лет.

Область применения

Регулятор давления предназначен для сборки промышленных установок, работающих на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе, других нейтральных средах (сухой газ). Версии для биогаза и попутного нефтяного газа – по запросу.

Конструктивные особенности

Конструкция регулятора произведена с учетом промышленных нагрузок, высокого давления рабочей среды, температурных перепадов. Материал корпуса и деталей: алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона, виледон.

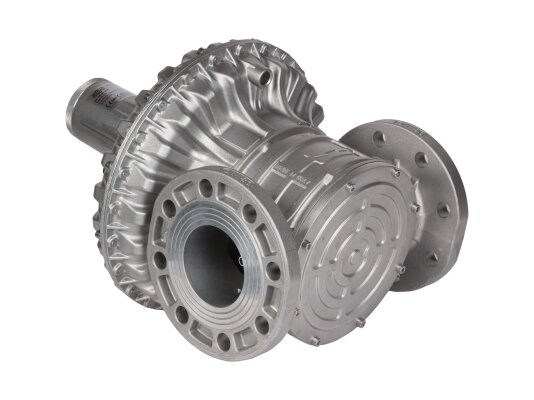

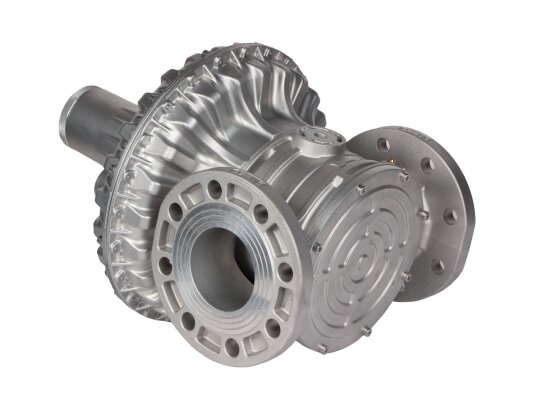

На входе газа установлен фильтр для удаления грязевых частиц и дополнительной защиты оборудования от повреждений и преждевременного износа. Монтаж в систему осуществляется с помощью фланцевых соединений.

Конструкция не рассчитана на эксплуатацию в местах, где внешняя среда агрессивно воздействует на материал корпуса и деталей

Достоинства:

• постоянное давление после регулятора;
• очистка потока от загрязнений встроенным фильтром;
• конструкция для интенсивной эксплуатации и давления среды до 1 бар;
• горизонтальный и вертикальный монтаж;
• большой ресурс службы.

Регуляторы давления газа с другими характеристиками вы можете выбрать в каталоге. Доступны для заказа регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25- DN100, модификации с усиленной мембраной, для систем с давлением в магистрали до 2 бар.
