Описание

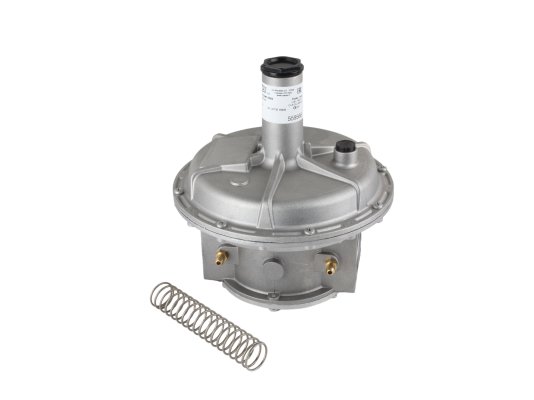

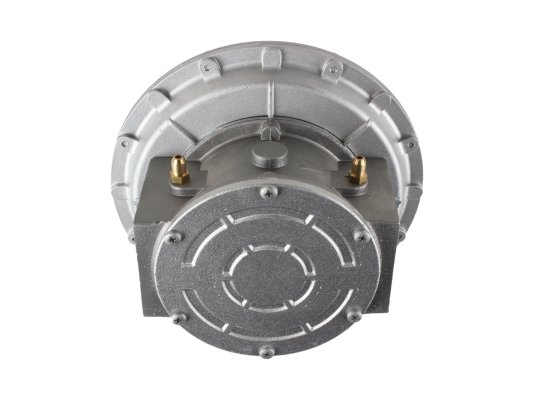

Регулятор давления Madas FC07 050 встраивается в системы сжигания газа с давлением в газораспределительной сети до 1 бар. Оснащен встроенным фильтром. Понижает и поддерживает давление на заданном уровне при изменяющемся входном давлении и расходе. Пружина позволяет настраивать регулятор в диапазоне 55-100 мбар.

Рабочие параметры и особенности:

• фильтр для удаления частиц грязи размером от 50 мкм;
• для систем с давлением в трубопроводе до 1000 мбар;
• рабочая среда – природный, сжиженный газ, воздух, азот (сухие газы);
• действие через растяжение пружины, без привлечения внешней энергии;
• присоединительные резьбовые отверстия Rp 2;
• штуцеры для измерения давления;
• надежный алюминиевый корпус, комплектующие из стали, алюминия, каучука;

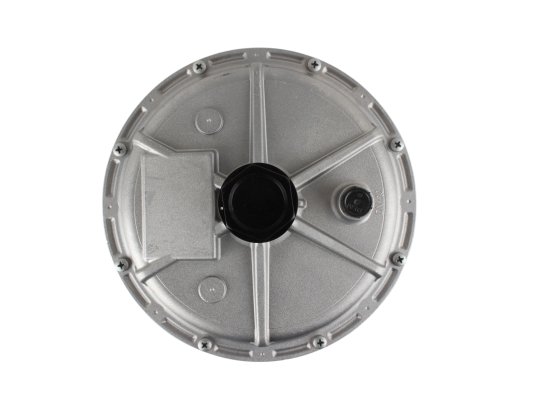

• доступ к регулировкам под верхней съемной крышкой;
• широкий диапазон эксплуатационных температур, -40.+60 °C;
• простая настройка рабочего давления.

Требования при установке

Регуляторы давления Madas FC07 устанавливаются в помещении зоны 2 по классификации взрывоопасных зон. Нельзя размещать регулирующие устройства в местах, где внешняя среда разрушающе действует на алюминий, сталь и каучук. Возможна эксплуатация регулятора на открытых площадках при условии защиты от атмосферных осадков. При монтаже необходимо обеспечить направление стрелки на корпусе в сторону расположения газопотребляющего оборудования. Допускается интеграция регулятора в горизонтальный и вертикальный трубопровод.
