Описание

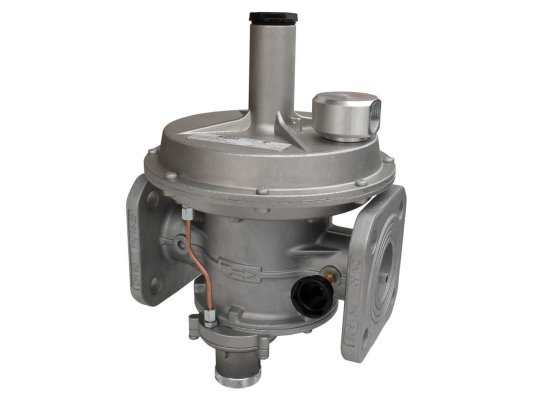

Регулятор давления газа Madas RB09Z 110 применяется в системах редуцирования высокого давления, до 6 бар. Безопасно снижает и поддерживает на постоянном уровне выходное давление с учетом настройки пружины независимо от колебаний давления в газораспределительной сети. Преимуществом является оснащение дополнительными устройствами безопасности для защиты газопровода от сверхдавления и предотвращения аварийных ситуаций. Регулятор адаптирован для низкотемпературной эксплуатации и уличного размещения.

Особенности

Регулятор Madas RB09Z оснащен:

• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при резком и непредвиденном повышении / понижении (либо отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска излишнего давления газа при превышении выходного давления.

В случае отсечки потока защитным устройством повторный запуск регулятора осуществляется вручную после устранения причин, вызвавших аварийное срабатывание ПЗК.

Опционально поставляется индикатор положения ПЗК для вывода сигнала о закрытии клапана на пульт управления.

Используемые газы

Регулятор давления Madas RB рассчитан на работу с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными газами, соответствующими госстандарту 5542-87 (сухой газ). По запросу предоставляются модификации для биогаза.

Основные параметры:

• давление перед регулятором: не выше 6000 мбар;
• регулировка выходного давления в диапазоне 13-22 мбар;
• диапазон настройки ПЗК: 7-15 мбар/ 15-110 мбар;
• настройка сбросного клапана в пределах 15-77 мбар;
• точность регулировки выходного давления: ±10%;
• минимальная/ максимальная пропускная способность: 0,1 нм 3/ч/ 4500 нм 3/ч;
• срабатывание клапанов ПСК/ ПЗК с точностью ±5%/ ±10%;
• время закрытия ПЗК: 1 сек.;
• установка в систему на горизонтальный или вертикальный трубопровод;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• фланцевый способ присоединения, DN 80;
• прямое (линейное) соединение;
• максимальная / минимальная температура эксплуатации: +60/ -40 °C.

Применение

Регуляторы давления Madas серии RB используются в системах промышленного и бытового газоснабжения для оснащения узлов редуцирования, газорегуляторных пунктов, станций газораспределения и другого оборудования.

Техобслуживание

Обслуживание регулятора включает:

• контрольные замеры давления регулятора, ПЗК, ПСК – 1 раз в 6 мес.;
• замену мембраны регулятора, мембраны ПЗК – раз в 5 лет;
• замену пружин – через 20 лет.

При соблюдении рекомендаций производителя по эксплуатации и сервисному обслуживанию регулятор прослужит 40 лет.

Условия эксплуатации

Комбинированный регулятор Madas RB размещается в зонах 1 или 2 взрывоопасности по ГОСТ. Может устанавливаться не только внутри помещений, но и на открытом воздухе (под навесом, козырьком). Не подходит для мест, где внешняя среда содержит агрессивные вещества, способные разрушить материал конструкции.

При установке регулятора давления в недостаточно вентилируемых помещениях следует предусмотреть отвод газа, выпущенного ПСК, наружу.

Достоинства:

• постоянное выходное давление газа независимо от изменения входного давления;
• предохранительно-запорный клапан для повышения уровня безопасности;
• стабилизация входного давления компенсационной мембраной;
• быстрое срабатывание отсечного клапана, закрытие в течение 1 сек.;
• встроенный сбросной клапан, снижающий нагрузку на трубопровод;
• возможность установки на открытом воздухе;
• широкий диапазон эксплуатационных температур;
• 2-летняя гарантия производителя.

Регуляторы давления газа Madas RB с другими размерами соединений, диапазонами выходного давления и комплектацией можно подобрать в каталоге.
