Описание

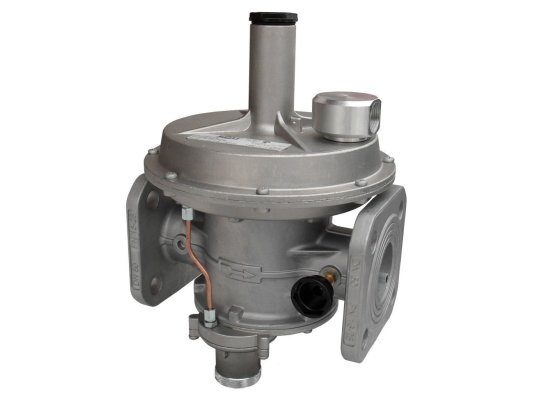

Регулятор давления газа Madas RB09Z 130 характеризуется высокой пропускной способностью, стабильными выходными параметрами давления, стойкостью к низкотемпературному воздействию. Предназначен для понижения и поддержания постоянного давления, независимо от колебаний входного давления. Комбинированная конструкция содержит дополнительные защитные устройства для повышения безопасности эксплуатации и защиты газопровода от непредвиденных и резких изменений давления. Регулятор подходит для уличного размещения и работы в большинстве климатических зон.
Особенности комплектации
Регулятор Madas RB09Z оснащен:
- предохранительно-запорным клапаном (ПЗК), отсекающим поток газа при аварийном повышении / понижении давления, а также при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления газа.
Регулятор запускается вручную после устранения причин, которые повлекли срабатывание предохранительно-запорного механизма.
В качестве опции доступен индикатор положения ПЗК для контроля закрытия клапана.
Виды газа
Регулятор давления подходит для работы с природным, сжиженным газом, воздухом, другой неагрессивной средой по ГОСТ 5542-87 (сухой газ). По заявке возможно исполнение для биогаза после уточнения состава.
Основные параметры:
- давление на входе в регулятор: до 6000 мбар;
- регулирование исходящего давления в пределах 50-130 мбар;
- избыточное/ недостаточное давление срабатывания ПЗК: 60-260 мбар/ 15-70 мбар;
- диапазон настройки давления ПСК: 57-180 мбар;
- точность регулирования выходного давления: ±10%;
- минимальная пропускная способность: 0,1 нм 3/ч;
- точность срабатывания клапанов ПСК/ ПЗК: ±5%/ ±10%;
- время срабатывания (отсечка потока) ПЗК: 1 сек.;
- горизонтальное или вертикальное размещение (рекомендуется пружиной вверх);
- класс «А» герметичности по евростандарту EN 88-2;
- фланцевый способ присоединения, размер фланцев DN 80;
- прямое (линейное) соединение;
- температуры эксплуатации (внешняя среда): -40.+60 °C.
Условия эксплуатации
Регулятор давления газа подходит для размещения внутри помещений и на открытом воздухе (зоны 1 или 2 взрывоопасности по ГОСТ) при условии защиты корпуса от атмосферных осадков, повышенной влажности. Во избежание риска утечек газа запрещено использование регулятора в местах, где внешняя среда содержит агрессивные вещества, разрушающие материалы конструкции.
При использовании регулятора давления в плохо вентилируемых помещениях требуется предусмотреть отвод газа, стравленного сбросным клапаном, наружу.
Сроки обслуживания:
- контроль выходного давления регулятора, давления ПЗК, ПСК – 1 раз в 6 мес.;
- замена мембран регулятора и запорного клапана – раз в 5 лет;
- замена пружин регулятора: через 20 лет.
При выполнении рекомендаций производителя по эксплуатации и обслуживанию регулятор прослужит 40 лет.
Применение
Регуляторы давления Madas RB востребованы в составе узлов редуцирования высокого давления, газорегуляторных пунктов, станций газораспределения, других промышленных и бытовых объектов газоснабжения.
Достоинства:
- постоянное давление газа на выходе из регулятора;
- высокая пропускная способность;
- встроенный предохранительно-запорный клапан для отсечки потока;
- быстрое срабатывание ПЗК, закрытие в течение 1 сек.;
- стабилизация входного давления компенсационной мембраной;
- сброс избыточного давления встроенным ПСК;
- возможность уличного размещения и эксплуатации при низких температурах;
- 2 года гарантии завода.
Линейка Madas RB
Регуляторы давления газа Madas RB решают большинство задач регулирования давления за счет широкой линейки моделей с различными диапазонами рабочего давления и размерами соединений. По запросу могут предоставляться версии в специальном исполнении для биогаза и других газов.
