Описание

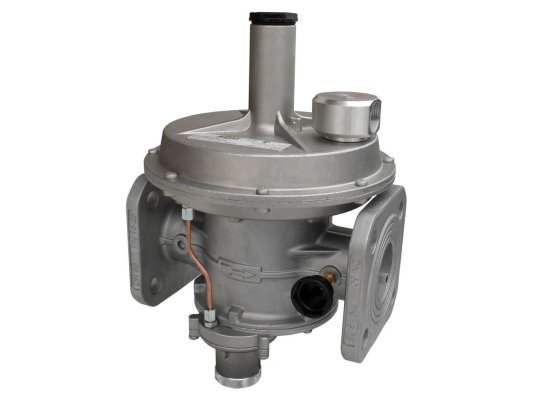

Регулятор давления газа Madas RB10Z 120 встраивается в крупные промышленные системы потребления газа с давлением в магистрали до 6 бар. Комбинированная конструкция, оснащенная дополнительными защитными устройствами, обеспечивает безопасное регулирование давления. Регулятор стабилизирует и поддерживает давление после себя на постоянном уровне при изменяющемся входном давлении.
Используемый газ
Регулятор подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газами по ГОСТ 5542-87 (только сухой газ). По отдельному запросу доступны версии для биогаза.
Основные характеристики:
- комбинированное устройство прямого действия;
- давление перед регулятором: не более 6000 мбар;
- класс «А» герметичности по нормам EN 88-2, работа без утечек;
- настройка давления на выходе из регулятора в диапазоне 20-55 мбар;
- настройка ПЗК в пределах: 10-25 мбар/ 22-110 мбар;
- диапазон настройки давления срабатывания ПСК: 25-108 мбар;
- пропускная способность: более 0,1 нм 3/ч;
- точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
- время закрытия отсечного клапана 1 сек.;
- фланцевые соединения DN 100 для интеграции в систему;
- прямое (линейное) соединение;
- расход газа: до 5900 нм 3/ч;
- эксплуатация при температурах окружающей среды: -40.+60 °C;
- основные узлы, требующие замены: мембрана регулятора, мембрана ПЗК, пружины;
- заявленный ресурс службы регулятора: 40 лет.
Комплектация и особенности
В состав комбинированного регулирующего устройства входят:
- предохранительно-запорный клапан, отсекающий поток газа при аварийном понижении или повышении выходного давления. Повторный запуск регулятора возможен только после устранения причин, вызвавших срабатывание запорного устройства;
- предохранительно-сбросной клапан, обеспечивающий полноценную работу регулятора во всем диапазоне пропускной способности регулятора. Используется для сброса избыточного количества газа при превышении давления установленной величины.
Важно! При установке регулятора в помещении с недостаточным притоком свежего воздуха необходимо вывести стравленный газ наружу.
Материалы конструкции: алюминий 11S, штампованный алюминий, латунь ОТ-58, оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона, бутадиен-нитрильный каучук.
Место эксплуатации и монтаж
Регулятор размещается в зонах 1 или 2 взрывоопасности по ГОСТ в помещениях и на улице (под навесом). Недопустима установка регулятора в местах, где внешняя среда разрушает алюминий, сталь, каучук.
Возможен монтаж регулятора давления Madas RB10Z на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вертикально вверх, в противном случае эксплуатационный ресурс регулятора уменьшается.
Замена основных деталей и ТО
Каждые полгода выполняются замеры давления и проверка срабатывания клапанов (ПЗК и ПСК). Замена нагружаемых деталей осуществляется каждые 5 лет (рабочая мембрана, мембрана ПЗК) и через 20 лет (пружины). После частичной или полной разборки конструкции необходимо заново настроить выходные параметры давления.
Достоинства:
- высокая пропускная способность;
- комбинированное устройство с защитными клапанами ПЗК, ПСК;
- постоянное выходное давление газа при перепадах давления в сети;
- высокий уровень герметичности;
- безопасная работа в условиях низких температур воздуха;
- горизонтальное и вертикальное размещение;
- гарантийное обслуживание 2 года;
- заменяемые пружины и мембраны.
Со склада и под заказ доступны регуляторы давления газа Madas RB с различными диаметрами соединений, диапазонами давления, комплектацией.
