Описание

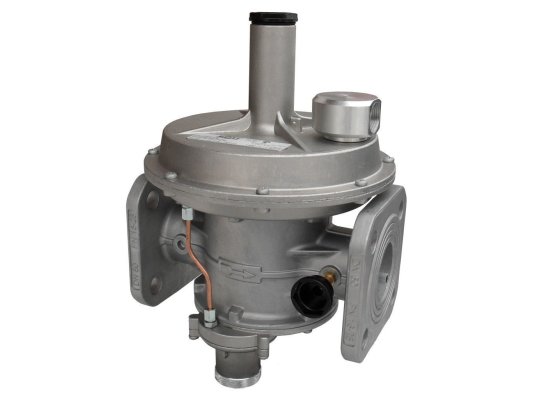

Регулятор давления газа Madas RB40Z R130 входит в серию комбинированных регуляторов, оснащенных дополнительными устройствами безопасности. Понижает входное давление и автоматически поддерживает на установленном уровне при изменениях давления в газовой магистрали и/или расхода. Рассчитан на максимальное давление в сети 6 бар. Адаптирован для эксплуатации в условиях низких температур. Сертифицирован по стандарту EN 88-2.
Особенности
Регулятор давления Madas RB40Z оснащен:
- предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа потребителю в случае превышения или недостаточности давления, в том числе при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для сброса излишнего давления при превышении заданного значения.
В случае срабатывания ПЗК регулятор запускается вручную после устранения причин, вызвавших аварийное повышение/ понижение давления.
Дополнительно (опция) устанавливается индикатор положения ПЗК, сигнал от которого выводится на диспетчерский пульт.
Применение
Комбинированные регуляторы прямого действия Madas RB применяются в промышленном и бытовом газоснабжении на установках, потребляющих природный, сжиженный газ и другие неагрессивные виды газов (только сухие среды). Исполнение для биогаза доступно по запросу после уточнения его состава.
Основные параметры:
- давление на входе в регулятор: не более 6000 мбар;
- диапазон регулировки пружины: 32-60 мбар;
- настройка ПЗК в пределах: 10-30 мбар/ 30-120 мбар;
- диапазон срабатывания сбросного клапана: 36-100 мбар;
- пропускная способность: не менее 0,1 нм 3/ч;
- класс «А» герметичности конструкции;
- максимальный расход газа: 1500 нм 3/ч;
- точность срабатывания защитных устройств ПСК/ ПЗК: ±5%, ±10%;
- время реагирования ПЗК при достижении давления заданного значения: 1 сек.;
- монтаж в систему на фланцы DN 40;
- прямое (линейное) соединение;
- допустимые рабочие температуры: -40.+60 °C;
- периодичность ТО: 1 раз в 6 месяцев;
- узлы, требующие замены через 5 лет/ 20 лет: рабочая мембрана, мембрана ПЗК/ пружина;
- продолжительность службы: 40 лет.
Место размещения
Регулятор давления газа подходит для установки на объектах зоны 1 или 2 взрывоопасности по ГОСТ. Устанавливается как внутри помещений, так и на улице под навесом или другим приспособлением, препятствующим попаданию атмосферных осадков на корпус. Не пригоден для эксплуатации в местах с окружающей средой, агрессивно воздействующей на металлические части и уплотнения.
Положение при монтаже
Регулятор может встраиваться в горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вверх. В других положениях ресурс службы регулятора сокращается.
Достоинства:
- стабильное выходное давление;
- встроенные устройства безопасности (ПЗК, ПСК);
- компенсация входного давления;
- быстрое срабатывание запорного клапана ( 1 сек.);
- возможность уличной низкотемпературной эксплуатации;
- вариативность монтажной ориентации;
- 2-летняя гарантия завода.
У нас можно купить регуляторы давления газа Madas RB для любых применений и задач регулирования.
