Описание

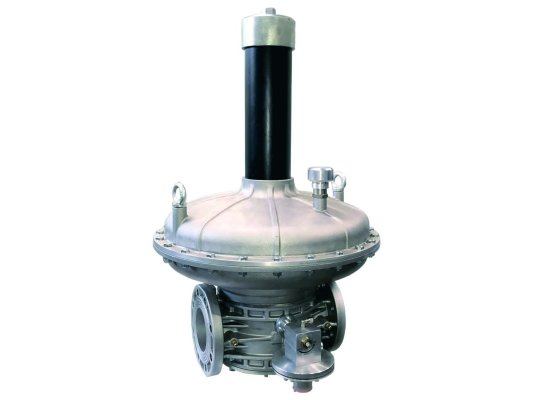

Регулятор давления газа Madas RB610 X10 предназначен для понижения высокого давления газа до необходимого уровня с учетом настройки пружины. Оснащен запорным механизмом, перекрывающим подачу газа при недопустимом снижении и повышении давления. Отличается морозостойким исполнением, высокой пропускной способностью, точными выходными параметрами.

Рабочая среда

Регулятор прямого действия входит в состав систем редуцирования и поддержания стабильного выходного давления метана, пропан-бутана, воздуха, азота, другой неагрессивной газообразной среды.

Основные характеристики:

• класс «А» герметичности по стандарту EN 88-2, отсутствие утечек;
• максимальное давление газа перед регулятором: 6000 мбар;
• настройка давления на выходе из регулятора в диапазоне 150-250 мбар;
• встроенный предохранительно-запорный клапан (ПЗК);
• настройка ПЗК по понижению: 20-70 мбар, по превышению: 100-270 мбар;
• время срабатывания предохранительного запорного механизма 1 сек.;
• фланцевые соединения DN 100 для интеграции в систему;
• максимальная пропускная способность: 7600 нм 3/ч;
• исполнение для монтажа на горизонтальном участке трубопровода пружиной вверх;
• допустимые рабочие температуры: -40.+60 °C;
• конструкция высокой прочности с газонепроницаемыми уплотнениями;
• установка в зонах 2 или 1 взрывоопасности;
• заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
• техобслуживание (контроль давления на выходе и срабатывания ПЗК): 2 раз в год;
• замена регулятора в сборе – через 40 лет (раньше при необходимости).

Особенности

Регулятор давления газа оснащен предохранительно-запорным механизмом, который отсекает поток газа при недопустимом понижении или повышении давления. Для контроля положения ПЗК на регулятор может устанавливаться индикатор позиции. Конструкцией не предусмотрен предохранительно-сбросной клапан.

Регулятор изготовлен из материалов, стойких к температурному воздействию, износу, коррозии: алюминия 11S, латуни ОТ-58, штампованного алюминия, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. В качестве уплотнительного материала использован бутадиен-нитрильный каучук, обладающий газонепроницаемыми свойствами.

На корпус регулятора нанесена стрелка для правильной сборки (направляется к горелке). Для настройки рабочих параметров необходимо использовать манометр.

Применение

Регулятор давления газа встраивается в системы регулирования давления на газорегуляторных пунктах, станциях газораспределения, узлах редуцирования газовых установок и других объектах газоснабжения.

Достоинства:

• точное, стабильное регулирование давления;
• встроенный предохранительно-запорный механизм;
• быстрое срабатывание ПЗК при избыточном/ недостаточном давлении;
• высокая пропускная способность;
• адаптация к низкотемпературной эксплуатации;
• широкие возможности применения;
• соответствие европейским стандартам безопасности.

Регуляторы давления газа Madas RB с другими диапазонами давления и разм.
