Описание

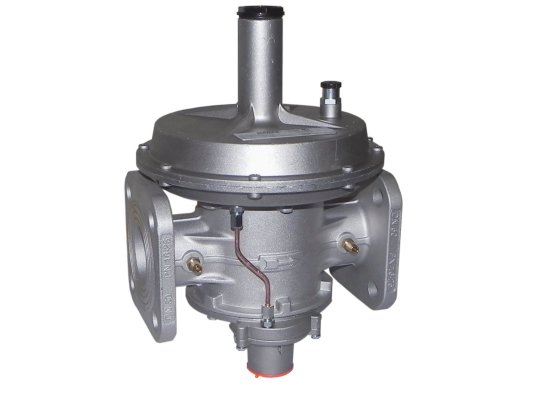

Регулятор давления газа Madas RBC40Z R120 является комбинированным регулятором прямого действия. Входит в серию компактных регулирующих устройств с уменьшенным размером седла и высокой точностью регулирования. Оснащен предохранительными клапанами для безопасной эксплуатации газовой установки. Подходит для любых неагрессивных газов.

Особенности комплектации

Регулятор давления Madas RBC40Z оснащен:

• предохранительно-запорным клапаном (ПЗК), реагирующим на аварийное повышение или понижение давления (или отсутствие давления) отсечением потока потребителю;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления при превышении заданной величины.

Опционально можно докупить индикатор положения ПЗК для контроля срабатывания защитного устройства.

Используемые газы

Комбинированный регулятор давления Madas RBC используется для метана, пропана, бутана, азота, воздуха и других неагрессивных газов, отвечающих требованиям ГОСТ 5542-87. Версии для биогаза и агрессивных газов поставляются в исполнении В и W (маркировка в названии модели).

Основные параметры:

• комбинированный регулятор с уменьшенным размером седла диаметром 15 мм;
• давление газа перед регулятором: не более 6000 мбар;
• настройка выходного давления в диапазоне 17-32 мбар;
• точность регулирования ±5%;
• диапазон настройки запорного клапана: 10-30 мбар/ 18-50 мбар;
• срабатывание сбросного клапана в пределах: 19-72 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• работа без утечек, класс А герметичности по стандартам EN 88-2;
• пропускная способность: 0,1.470 нм 3/ч;
• скорость запирания 1 сек.;
• монтаж в систему на фланцы DN 40;
• прямое (линейное) соединение;
• ограничения температур: до -40 °C/ +60 °C;
• установка в зонах 1 или 2 взрывоопасности по госстандарту;
• контроль давления и пределов срабатывания ПЗК, ПСК не реже 2 раз в год;
• обязательная замена мембраны регулятора и ПЗК каждые 5 лет, пружин – через 20 лет;
• ресурс службы регулятора: 40 лет.

Рекомендуемое положение

Регулятор рекомендуется устанавливать в горизонтальный трубопровод с пружиной, направленной вверх. Допускается монтаж на вертикальную трубу, при этом срок службы регулятора сокращается.

Особенности размещения

Регулятор давления газа Madas RBC нельзя устанавливать в местах, где внешняя среда действует разрушающе на материалы конструкции и уплотнения. В помещениях с плохой вентиляцией следует предусмотреть отвод стравленного газа наружу.

Область применения

Комбинированные регуляторы серии RBС встраиваются в промышленные и бытовые системы газоснабжения, узлы редуцирования давления, газорегуляторные пункты и другое оборудование.

Достоинства:

• регулирование давления с высокой точностью;
• комбинированное устройство с защитными клапанами ПЗК, ПСК;
• стабильное давление газа на выходе из регулятора;
• быстрое срабатывание отсечного клапана ( 1 сек.);
• возможность эксплуатации в уличных условиях;
• адаптация к низким температурам воздуха.
