Описание

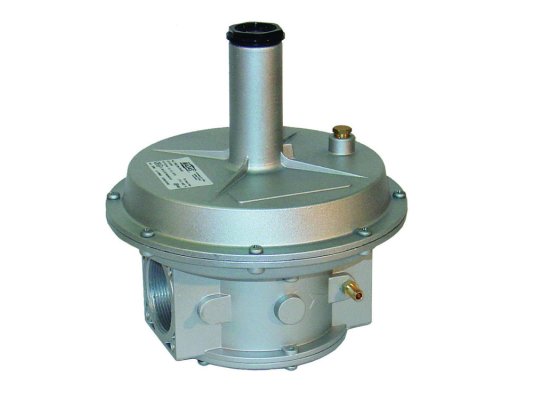

Регулятор давления газа Madas RC06 040 служит для безопасного понижения входящего давления газа, поддержания в установленных пределах выходного давления при эксплуатации топочного промышленного оборудования. Является элементом системы автоматического управления подачей газа. Стабильные параметры давления обеспечивают необходимый расход газа для эффективной работы теплогенератора. Выходные параметры настраиваются в рамках рабочего диапазона пружины. Регулятор соответствует европейским стандартам EN 88-2.

Рабочая среда

Регулятор давления Madas встраивается в системы, работающие на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

Особенности и основные параметры:

• задание параметров давления в диапазоне 33-58 мбар;
• входящее давление газа: максимум 1000 мбар;
• минимальный расход газа: 0,1 м 3/час;
• конструкция класса герметичности А;
• резьба Rp 1 1/2 для монтажа в систему;
• требования к месту эксплуатации: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• встроенный импульсный выход;
• допустимые температурные условия: -40.+60 °C;
• предохранительная мембрана, повышающая герметичность системы;
• установка в вертикальный/ горизонтальный трубопровод;
• допустимая поверхностная температура корпуса: +60 °C;
• срок службы, заявленный производителем: 40 лет.

Конструкция

Регулятор давления Madas RC состоит из корпуса (нижняя и верхняя части), пружины регулирования давления, предохранительной, компенсационной, рабочей мембраны, регулировочного винта, штуцера, внутреннего импульса, уплотнений. Интеграция в систему осуществляется с помощью резьбовых соединений. На корпус регулятора нанесена стрелка, указывающая размещение горелки.

Корпус и элементы конструкции произведены из износо-, коррозиестойких материалов: алюминия, нержавеющей стали марки 430, оцинкованной нержавеющей стали, латуни, стекловолокна с 30% нейлона, уплотнения – из газонепроницаемого NBR-каучука.

Давление газа на горелку задается в пределах рабочего диапазона пружины с применением манометра.

Установка

Регулятор размещается в помещениях и на улице. При использовании в условиях открытого воздуха необходимо защитить регулятор от воздействия атмосферных осадков с помощью навеса, козырька, шкафа.

Внимание! Регулятор не рассчитан на эксплуатацию в условиях воздействия агрессивной окружающей среды, которая способна вызвать разрушение алюминия, стали, каучука.

Техобслуживание регулятора

Для долговечной службы, стабильной работы регулятора необходимо ежегодно контролировать давление на выходе, каждые 5 лет заменять рабочую мембрану и через 20 лет установить новую пружину. После замены деталей требуется повторная настройка регулятора.

Достоинства:

• стабильное давление газа на горелку;
• высокий уровень герметичности;
• конструкция для низкотемпературной эксплуатации;
• газонепроницаемые уплотнения;
• установка внутри помещений и на улице;
• вариативность положения при монтаже;
• 40-летний ресурс.

Со склада и под заказ можно купить регуляторы давления газа Madas с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, давлением на выходе от 8 до 600 мбар.
